HƯỚNG DẪN SỬ DỤNG HỆ THỐNG CẢNH BÁO ÁP SUẤT LỐP TPMS C392

Lưu ý:

• Hãy kiểm tra kiểu và áp suất tiêu chuẩn của lốp xe theo yêu cầu, đồng thời đọc kỹ hướng dẫn này trước khi lắp đặt và sử dụng hệ thống cảnh báo áp suất lốp;
• Hệ thống cảnh báo áp suất lốp có thể giám sát tình trạng lốp hiệu quả nhưng không phòng ngừa được những tai nạn bất ngờ. Hãy tập trung lái xe và kiểm tra thường xuyên nhằm phát hiện sớm các vấn đề bất thường của lốp, không quá lệ thuộc vào hệ thống cảnh báo áp suất;
• Các loại hóa chất bơm vào trong bánh sẽ làm hỏng cảm biến (ví dụ chất tự vá lốp);
• Sau khi cài đặt đúng cách, hệ thống sẽ cảnh báo bằng âm thanh và ánh sáng khi áp suất hoặc nhiệt độ trong lốp bất thường;

GIỚI THIỆU VỀ HỆ THỐNG CẢNH BÁO ÁP SUẤT LỐP TPMS C392

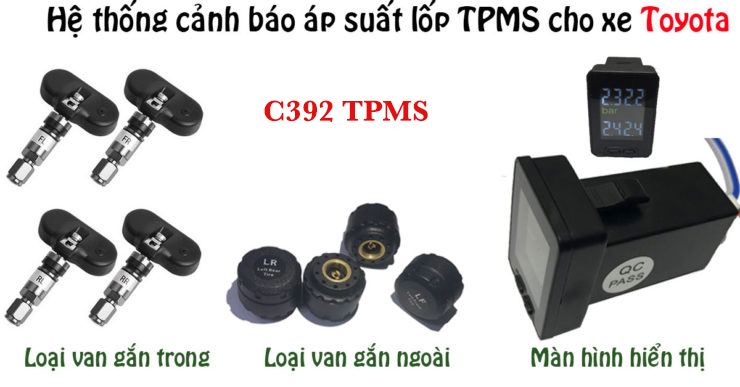

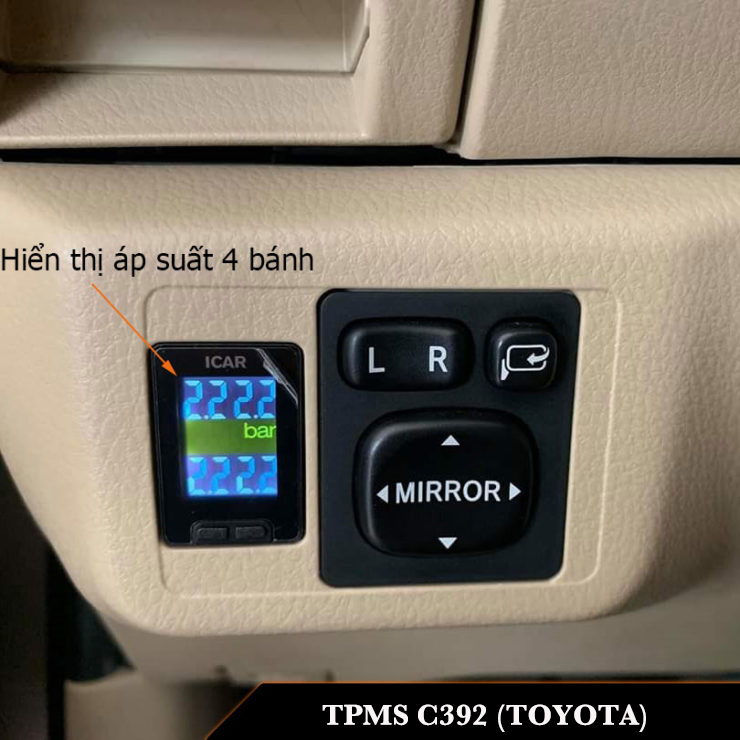

Hệ thống này gồm các van cảm biến và một bộ thu có màn hình. Loại cảm biến lắp trong có tích hợp cùng van để thay cho van theo xe, loại cảm biến lắp ngoài vặn vào van và cố định bằng ốc. Bộ cảm biến sẽ giám sát liên tục tình trạng áp suất và nhiệt độ của lốp để gửi về màn hình bằng sóng radio, khi có hiện tượng bất thường màn hình sẽ cảnh báo.

CÁCH NỐI NGUỒN CHO MÀN HÌNH CỦA HỆ THỐNG CẢNH BÁO TPMS C392

Màn hình của hệ thống có 3 dây, trong đó:

– Dây màu đỏ phải kết nối đến nguồn ACC của xe (nguồn ACC của xe là nguồn có điện một chiều 12V khi bật khóa xe)

– Dây màu đen là dây nối mát GND (cực âm của ác quy hoặc vỏ xe)

– Dây màu trắng là dây ăng ten của màn hình, để nguyên không cần kết nối

CÁC CHỨC NĂNG CẢNH BÁO của ICAR TPMS C392

1. Cảnh báo đang thủng lốp

2. Cánh báo áp suất lốp thấp (non hơi)

3. Cảnh báo áp suất lốp quá cao (quá căng hơi)

4. Cảnh báo lốp quá nóng (đi đường dài trong điều kiện nắng nóng mùa hè hoặc xe đang bị bó phanh)

MỨC CẢNH BÁO ÁP SUẤT CỦA ICAR TPMS C392

Hệ thống được cài sẵn giá trị mặc định từ khi xuất xưởng, tuy nhiên ngưỡng cảnh báo này có thể cài đặt lại cho phù hợp với yêu cầu của các bạn. Giá trị cài đặt mặc định như sau:

1. Mức cảnh báo áp suất thấp: 26 psi = 1,8 kG/cm²

2. Mức cảnh báo áp suất cao: 43 psi = 3,0 kG/cm²

3. Mức cảnh báo nhiệt độ cao: 65°C

ĐẶC TÍNH KỸ THUẬT CỦA HỆ THỐNG CẢNH BÁO ÁP SUẤT LỐP ICAR TPMS C392

+ Loại van trong:

• Trọng lượng: 28 g;
• Dải đo áp suất: 0 ÷ 8 kG/cm²;
• Điện áp làm việc của cảm biến: 2,1 ÷ 3,6V (Pin);
• Điện áp làm việc của màn hình: 10,8 ÷ 14,4V (ác quy xe ô tô);
• Tần số sóng radio mang tín hiệu 433,92 MHz;

+ Loại van ngoài:

• Trọng lượng: 9 g;
• Dải đo áp suất: 0 ÷ 8 kG/cm²;
• Điện áp làm việc của cảm biến: 2,1 ÷ 3,6V (Pin);
• Điện áp làm việc của màn hình: 10,8 ÷ 14,4V (ác quy xe ô tô);
• Tần số sóng radio mang tín hiệu 433,92 MHz;
