Hướng dẫn lắp đặt động cơ bước ZKW

Hướng dẫn lắp đặt động cơ bướcDoctor.

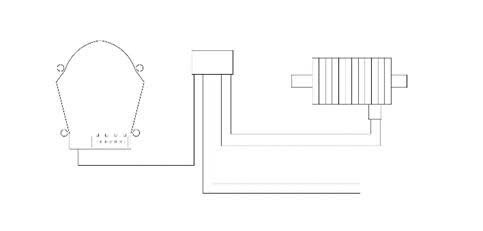

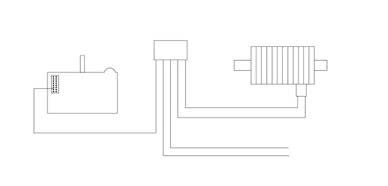

(Sơ đồ đấu dây BMW series 7 mới)

Lưu ý: Tín hiệu cảm biến quang được kết nối với chân số 1 của phích cắm 8 chân

(Sơ đồ đấu dây trên ô tô Mercedes-Benz)

Lưu ý: Cần tháo rời board mạch của mo-đun động cơ tùy chỉnh theo xe nguyên bản để lấy được tín hiệu.

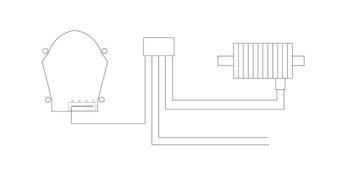

(Sơ đồ đấu dây của Mercedes-Benz GLK)

Lưu ý: Đối với tín hiệu quang học cần phải tháo rời mô-đun động cơ cảm biến quang của xe nguyên bản để lấy tín hiệu.

(Sơ đồ đấu dây của các dòng xe Volkswagen và Audi)

Lưu ý: Tín hiệu cảm biến quang được kết nối với chân số 2 của phích cắm 14. Mô-đun theo tùy chỉnh của xe nguyên bản cần được tháo rời và thay thế các linh kiện điện tử.

Những điều cần chú ý:

(1) Mô-đun cảm biến quang điện trên xe nguyên bản nên được đặt trong đèn.

(2) Mô-đun cảm biến quang được đặt ở vị trí dễ thay thế, thuận tiện cho việc bảo trì sau bán hàng.

(3) Tháo ráp mô-đun động cơ tùy chỉnh của xe nguyên bản cần phải phân biệt giữa bên trái và bên phải.

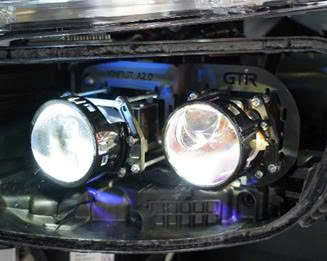

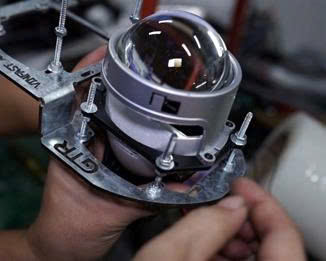

Những điều cần chú ý:

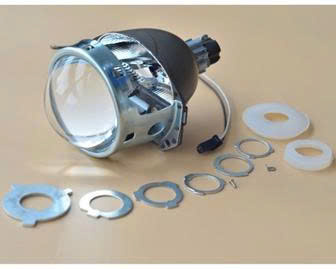

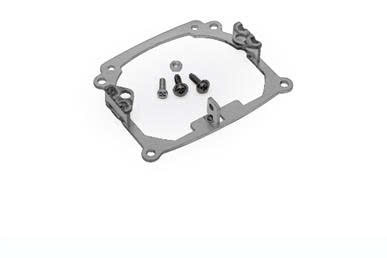

(1) Tháo lò xo hồi vị ở dưới cùng ở khung dẫn động chính của xe nguyên bản và lắp nó vào dưới cùng của khung mới.

(2) Khóa liên kết với động cơ điều chỉnh độ cao sử dụng khóa của xe nguyên bản, và cần cắt bớt một số bộ phận.

(3) Mô-đun cảm biến quang được đặt ở vị trí dễ thay thế để bảo trì sau bán hàng.

(4) Tháo ráp mô-đun động cơ điện thương mại của xe nguyên bản cần phải phân biệt giữa bên trái và bên phải.
