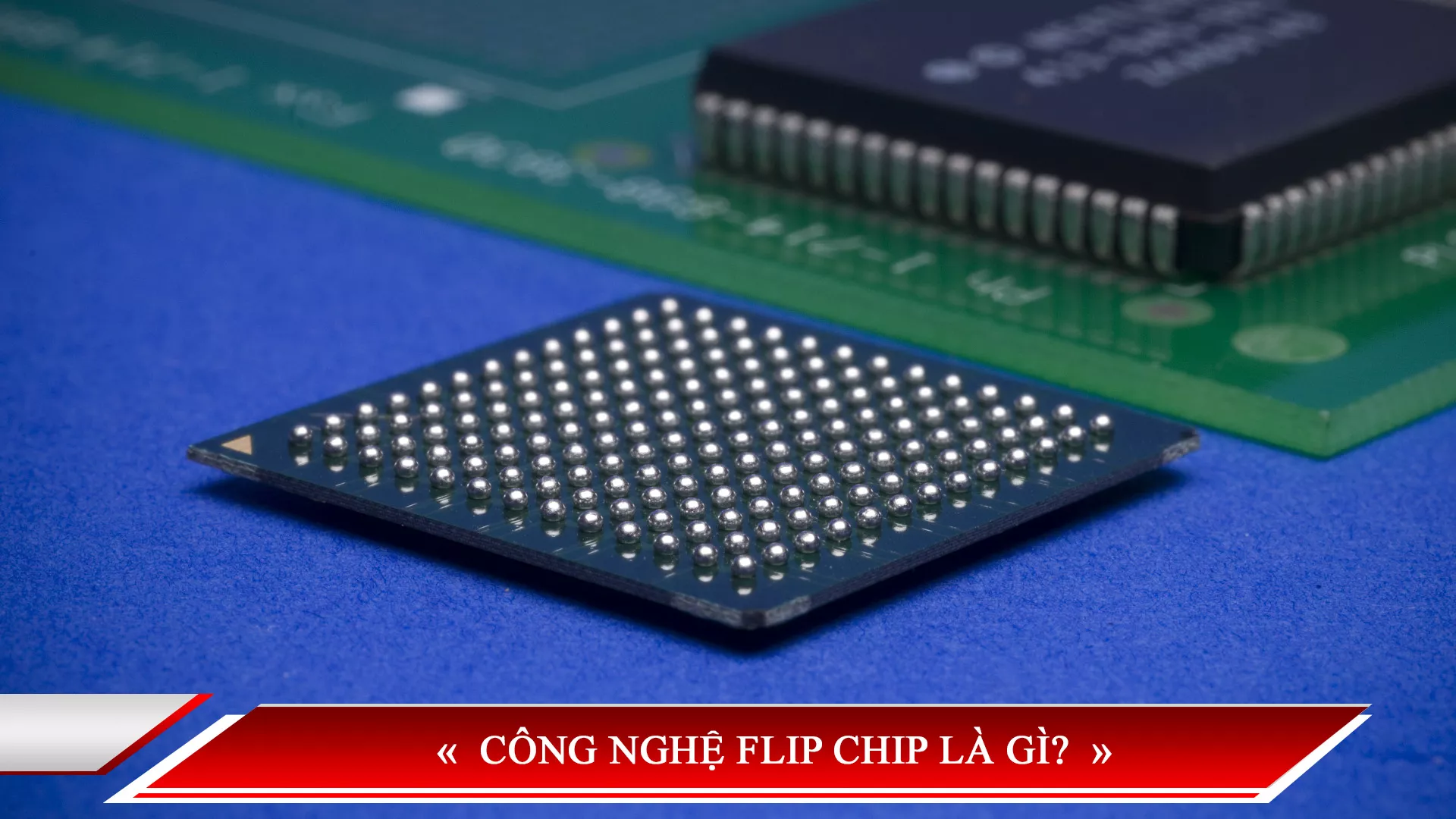

Công nghệ Flip Chip là phương pháp lắp ráp điện tử tiên tiến, cho phép chip điện tử được gắn trực tiếp lên bề mặt bo mạch in. Mang lại rất nhiều lợi ích trong các lĩnh vực với hiệu năng cao, tính linh hoạt, tuổi thọ cao và giá thành thấp hơn các phương pháp khác.
Công nghệ Flip Chip, còn được gọi là phương pháp hàn chip trực tiếp (Direct Chip Attach - DCA), là một phương pháp gắn chip trực tiếp lên bề mặt của bo mạch in ( Printed Circuit Board - PCB), chân chip sẽ được kết nối trực tiếp với bề mặt dẫn điện của bo mạch thông qua các bump hàn. Điều này khác với các phương pháp truyền thống khác như Wire Bonding (nối dây/hàn dây), khi mà những sợi dây cực mảnh từ các mạch điện trên chip kết nối với dây dẫn trên đế chip.
Công nghệ Flip Chip được ứng dụng rộng rãi
Phương pháp này cải thiện hiệu suất và giảm chi phí sản xuất so với các phương pháp truyền thống, vì quá trình hàn được thực hiện đồng thời trên nhiều chân chip, làm cho năng lượng điện sử dụng đỡ rất nhiều và tối ưu hóa tính kinh tế.
Ngoài ra, Flip Chip cũng mang lại các lợi ích kỹ thuật như tăng độ tin cậy của kết nối và giảm tỷ lệ lỗi kết nối trong quá trình sử dụng. Điều này làm cho công nghệ này trở thành sự lựa chọn phổ biến cho các ứng dụng yêu cầu tính tin cậy cao và hiệu suất tối ưu trong lĩnh vực điện tử ngày nay.
Quy trình lắp ráp Flip Chip là quá trình quan trọng để kết nối chip điện tử trực tiếp với bề mặt của bo mạch. Dưới đây là các bước lắp ráp trong quy trình lắp ráp Flip Chip:
- Chuẩn bị bề mặt bo mạch (PCB): Bề mặt của bo mạch cần được chuẩn bị sạch sẽ và phẳng để đảm bảo kết nối hàn chính xác và độ tin cậy cao. Thường sẽ có một lớp bảo vệ và lớp phủ (solder mask) trên bề mặt PCB để bảo vệ và tối ưu hóa kết nối.
- Tiền xử lý chip điện tử (Die): Các chip điện tử cần được tiền xử lý trước khi lắp ráp gồm sử dụng chất bám dính và chất trợ dung phủ lên các vùng tiếp xúc với chip.
- Đặt chip lên bo mạch: Chip điện tử được đặt lên bề mặt của bo mạch với các chân của chip hướng xuống và tiếp xúc với bề mặt PCB. Việc đặt chip có thể được thực hiện bằng cách sử dụng thiết bị tự động (máy đặt chip) hoặc thủ công tùy vào quy mô và yêu cầu của sản phẩm.
- Quá trình hàn: Đây là quá trình chính trong lắp ráp Flip Chip. Quá trình này cho phép các chân của chip được kết nối với bề mặt PCB thông qua keo hàn. Quá trình hàn này thường được thực hiện bằng cách sử dụng nhiệt độ cao để làm chảy mối hàn và đảm bảo mối nối chắc chắn giữa chip và bo mạch. Sau khi hàn, mối hàn được làm mát và làm cứng lại để hoàn thành quá trình lắp ráp.
- Kiểm tra và kiểm định: Sau khi lắp ráp hoàn tất thì sẽ được kiểm tra để đảm bảo rằng mọi kết nối đều hoạt động tốt và không có lỗi. Kiểm tra này có thể bao gồm kiểm tra điện trở, kiểm tra ngắn mạch và các bài kiểm tra chức năng khác để đảm bảo chất lượng của sản phẩm cuối cùng.
Quy trình lắp ráp Flip Chip yêu cầu sự chính xác và kỹ thuật cao để đảm bảo hiệu suất và độ tin cậy của các sản phẩm điện tử.
Các bước trong quy trình lắp ráp Flip Chip
Dưới đây là một số ưu điểm của Flip Chip mà bạn có thể tham khảo qua:
- Flip Chip giúp giảm kích thước của chip và tối ưu hóa không gian trên bo mạch, từ đó giảm khối lượng và diện tích chiếm dụng.
- Với tiết diện bề mặt lớn giữa chip và bo mạch, giúp tăng số lượng I/O, không bị hạn chế như phương pháp hàn dây. Điều này giúp cải thiện hiệu năng và độ tin cậy của kết nối.
- Flip Chip giảm độ tự cảm của tín hiệu, giúp giảm thiểu độ mất mát tín hiệu và nhiễu, đảm bảo đường truyền ổn định và chất lượng cao.
- Các mối hàn trong Flip Chip được làm cứng bằng epoxy bền vững, chịu được các điều kiện khắc nghiệt mà không bị biến đổi.
- Tiết kiệm điện năng giúp giảm chi phí vận hành, giảm giá thành sản phẩm.
- Kết nối ngắn và nhỏ cung cấp điện dung và độ tự cảm thấp, giảm điện trở và độ trễ điện, tăng cường các tính năng tần số cao và cải thiện hiệu suất điện tử.
- Công nghệ Flip Chip cũng cải thiện khả năng dẫn nhiệt và tản nhiệt, giúp giảm nguy cơ quá nhiệt và tăng tuổi thọ của thiết bị điện tử.
Ngày nay, công nghệ Flip Chip được ứng dụng rộng rãi không chỉ trong các lĩnh vực như chế tạo đồng hồ, điện thoại di động, đĩa cứng, thiết bị trợ thính, màn hình LCD, bộ điều khiển động cơ xe hơi mà còn trong nhiều ứng dụng khác như:
- Viễn thông và thiết bị mạng: Flip Chip được sử dụng trong việc sản xuất các bộ phát sóng, bộ thu sóng, bộ định tuyến và các thiết bị mạng khác. Công nghệ này giúp cải thiện hiệu suất truyền tải dữ liệu và độ ổn định của các thiết bị mạng.
- Thiết bị y tế: Trong lĩnh vực y tế, Flip Chip được áp dụng trong các thiết bị y tế thông minh, các thiết bị giám sát sức khỏe, cảm biến y tế và các thiết bị điện tử y tế khác nhằm quan sát và chăm sóc sức khỏe của người dùng.
- Công nghiệp và tự động hóa: Flip Chip đóng vai trò quan trọng trong các ứng dụng công nghiệp và tự động hóa như bộ điều khiển PLC (Programmable Logic Controller), các thiết bị điều khiển dây chuyền sản xuất, các bộ điều khiển robot và các thiết bị điện tử trong môi trường sản xuất.
- Công nghệ ô tô: Flip Chip được sử dụng trong các bộ điều khiển động cơ, bộ điều khiển đèn chiếu sáng, các bộ điều khiển đa phương tiện và các thiết bị điện tử khác trong xe hơi để cải thiện hiệu suất của hệ thống.
- Công nghệ không dây và IoT: Trong các ứng dụng IoT (Internet of Things) và các thiết bị kết nối không dây, Flip Chip được sử dụng để tối ưu hóa kích thước và hiệu suất của các thiết bị nhỏ gọn và có thể kết nối mạng.
- Công nghệ điện tử tiêu dùng: Ngoài điện thoại di động và đồng hồ thông minh, Flip Chip còn được áp dụng trong các sản phẩm điện tử tiêu dùng khác như máy tính bảng, máy nghe nhạc, máy chơi game và các thiết bị điện tử gia dụng.
Công nghệ Flip Chip được ứng dụng rộng rãi trong nhiều lĩnh vực
Bên cạnh đó, hiện nay công nghệ Flip Chip cũng được ứng dụng nhiều trong công nghệ đèn LED, giúp cải thiện khả năng tản nhiệt, kéo dài tuổi thọ đèn cũng như cải thiện được khả năng chiếu sáng và không bị tụt công suất.
Mới đây có một số nguồn tin cho hay vào tháng 7 này thương hiệu Naoevo sẽ ra mắt 4 dòng sản phẩm đèn LED được tích hợp công nghệ Flip Chip. Công nghệ này mang lại độ sáng vượt trội, cải thiện khả năng tản nhiệt của bóng LED và giảm chi phí vận hành, đem lại nhiều lợi ích cho người sử dụng. Hứa hẹn sẽ làm hài lòng mọi khách hàng khó tính.
