Máy test phim cách nhiệt đo gì? Cách đọc VLT, UVR và IRR đúng cách

Nhiều chủ xe nhận kết quả từ máy test với con số IRR 99% hay UVR 99% nhưng chưa rõ ý nghĩa thực tế. Các chỉ số này được đo trong điều kiện nào và có phản ánh trọn vẹn khả năng cách nhiệt hay không? Bài viết giải thích từng thông số hiển thị, giới hạn của thiết bị đo cầm tay và những câu hỏi cần làm rõ trước khi quyết định.

1. Máy test phim cách nhiệt đo và không đo được gì?

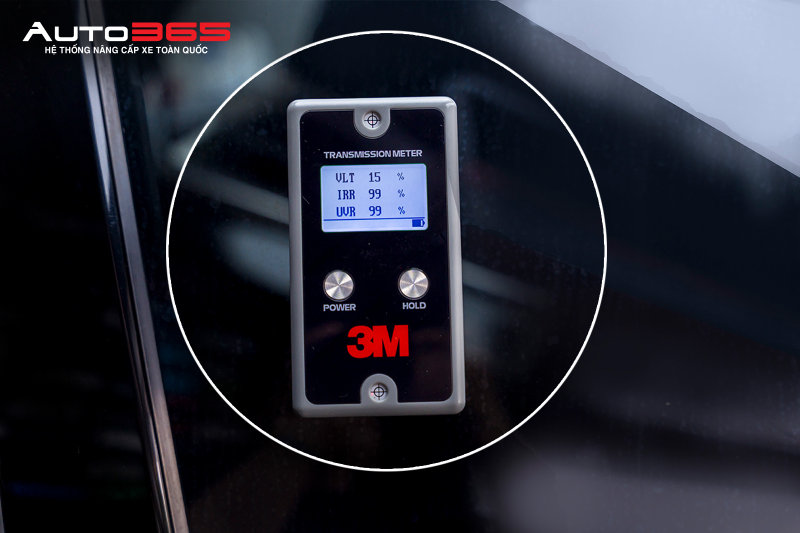

Máy test phim cầm tay thường thấy tại các cơ sở thi công hoạt động theo nguyên lý quang học cơ bản. Thiết bị được đặt lên tấm phim hoặc kính đã dán phim cách nhiệt để kiểm tra mức truyền qua hoặc cản bức xạ trong phạm vi đo. Tùy từng model, máy có thể hiển thị VLT, UVR và IRR.

Máy test cầm tay đo được:

• VLT: tỷ lệ truyền ánh sáng nhìn thấy trong dải đo của thiết bị.
• UVR: tỷ lệ loại bỏ UV tại vùng/bước sóng mà thiết bị đo.
• IRR: tỷ lệ loại bỏ hồng ngoại tại vùng/bước sóng mà thiết bị đo.

Với máy 86110A đang dùng làm ví dụ, màn hình không hiển thị trực tiếp:

• TSER.
• Nhiệt độ cabin hoặc hiệu quả cách nhiệt thực tế trên xe.
• Độ bền và độ ổn định thông số theo thời gian.
• Kết quả kiểm chứng/chứng nhận chính hãng.

Một số model khác có thể tính hoặc hiển thị TSER/SHGC. Vì vậy, cần đọc tài liệu và điều kiện đo của đúng model trước khi diễn giải kết quả.

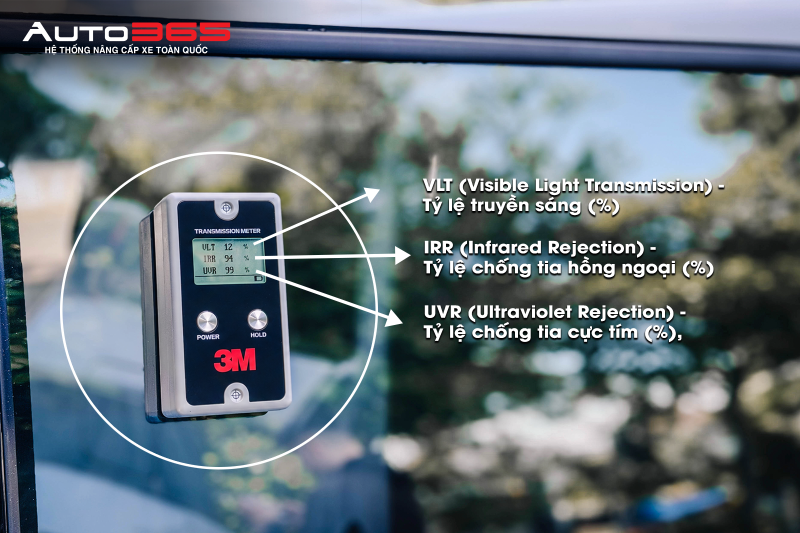

2. Ý nghĩa các thông số hiển thị trên máy test phim cách nhiệt

2.1 VLT là gì?

VLT (Visible Light Transmission) là tỷ lệ ánh sáng nhìn thấy truyền qua phim hoặc qua tổ hợp kính + phim. VLT càng thấp thì kính nhìn càng tối; VLT càng cao thì kính càng sáng. Ví dụ, VLT 5% cho mức tối rất cao, còn VLT khoảng 70% cho cảm giác gần như trong suốt.

Khi đánh giá khả năng quan sát hoặc đối chiếu yêu cầu kỹ thuật, nên quan tâm đến VLT của toàn bộ tổ hợp kính + phim tại vị trí thực tế trên xe.

2.2 UVR là gì?

UVR (Ultraviolet Rejection) là tỷ lệ tia cực tím bị phim hoặc tổ hợp kính + phim loại bỏ. Theo thông số nhà sản xuất của máy 86110A, thiết bị sử dụng dải đo VLT 380–760 nm, nguồn UV có bước sóng đỉnh 365 nm và nguồn IR có bước sóng đỉnh 940 nm.

2.3 IRR là gì và vì sao phải xem bước sóng đo?

IRR (Infrared Rejection) là tỷ lệ tia hồng ngoại bị phim cản lại tại vùng bước sóng mà thiết bị đo. Máy test cầm tay thường đo IRR tại một bước sóng xác định, chẳng hạn 940 nm với máy mang mã 86110A trong bộ ảnh của bài. Vì khả năng cản hồng ngoại của phim có thể thay đổi theo bước sóng, IRR cao trên máy không đồng nghĩa với khả năng cách nhiệt tổng thể cao.

Khả năng cản hồng ngoại của các công nghệ phim có thể biến thiên theo từng bước sóng. Vì vậy, IRR 99% tại 940 nm không có nghĩa phim duy trì mức cản tương tự trên toàn dải 780–2.500 nm.

Do đó, khi đọc IRR cần biết thiết bị đang đo ở bước sóng nào và không nên dùng IRR để thay thế TSER.

2.4 Vì sao IRR không bằng TSER?

TSER (Total Solar Energy Rejected) phản ánh tỷ lệ tổng năng lượng mặt trời bị loại bỏ theo phương pháp thử và điều kiện mẫu xác định. Đây không phải là IRR tại một bước sóng đơn.

Ví dụ, trong 3M Crystalline CR BLK Brochure Việt Nam, các thông số solar properties được công bố theo điều kiện kính tham chiếu của tài liệu. Riêng IRR được 3M công bố cho dải 900–1.000 nm trên phim có lớp liner và không có kính.

Vì vậy, IRR 99% trên máy test không có nghĩa TSER là 99%. Hai chỉ số này đo những đặc tính khác nhau và không thể quy đổi trực tiếp.

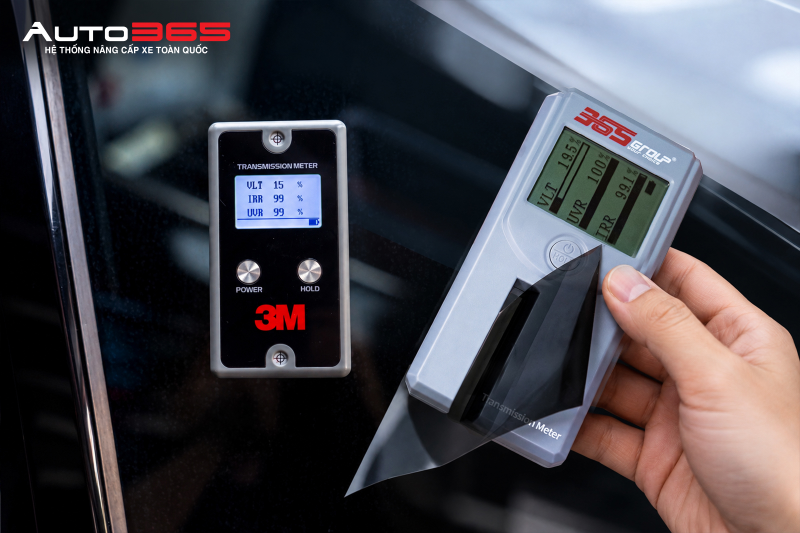

3. Vì sao hai máy test có thể cho kết quả khác nhau?

Chỉ từ hai con số khác nhau chưa thể kết luận bên nào đo sai. Trước hết cần kiểm tra model máy, bước sóng hoặc phạm vi đo, mẫu đo và điều kiện đo có giống nhau hay không.

Các nguyên nhân chính:

• Bước sóng đo khác nhau: IRR có thể được đo tại 940 nm hoặc một bước sóng khác tùy thiết bị. Vì khả năng cản hồng ngoại của phim có thể thay đổi theo bước sóng, kết quả giữa hai máy có thể chênh lệch.
• Mẫu đo khác nhau: Đo trên màng phim rời sẽ cho kết quả khác với đo trực tiếp trên tổ hợp kính xe kết hợp với phim. Kính nguyên bản của xe luôn có sẵn độ truyền sáng và khả năng hấp thụ bức xạ nhiệt riêng. Ví dụ, kính cản nhiệt nguyên bản (solar glass) trên một số dòng xe đã cản bớt tia hồng ngoại. Khi dán thêm phim, số đo trên kính solar glass sẽ khác so với khi đo cùng tấm phim đó trên kính trắng thông thường.
• Tình trạng thiết bị: Sai lệch hiệu chuẩn, bề mặt cảm biến bẩn hoặc thiết bị sử dụng lâu ngày có thể ảnh hưởng đến kết quả.
• Điều kiện đo: Cách đặt mẫu, độ phẳng, vị trí đo và loại kính nền cần được giữ tương đồng nếu muốn so sánh.

Vì vậy, không nên so sánh trực tiếp số IRR hoặc UVR từ hai máy khác nhau. Khi cần đánh giá khả năng kiểm soát nhiệt tổng thể của phim, nên đối chiếu thêm TSER trong Technical Data Sheet của đúng mã phim và điều kiện thử tương ứng.

Ngoài ra, dòng phim 3M Ceramic IR Series cũng có thể được dùng làm nguồn đối chiếu thêm về cách hãng công bố thông số kỹ thuật.

4. Hướng dẫn cách test phim cách nhiệt để đọc kết quả đúng hơn

Để kết quả từ máy test có ý nghĩa hơn, nên kiểm tra theo cùng một quy trình thay vì chỉ nhìn vào con số hiển thị.

Trước khi đọc kết quả, hỏi

• Model máy và manual đang áp dụng là gì?
• Bước sóng hoặc phạm vi đo IR, UV và VLT của thiết bị là gì?
• Đang đo phim rời hay tổ hợp kính + phim; kính nền và vị trí đo là gì?
• Tình trạng kiểm tra/hiệu chuẩn của thiết bị và điều kiện đo ra sao?

Dùng máy test đúng phạm vi

Kết quả trên máy cần được hiểu theo phạm vi đo của thiết bị. Khi so sánh các mẫu phim, nên dùng cùng một máy, cùng loại mẫu hoặc kính nền và điều kiện đo tương đồng.

IRR và UVR phù hợp để tham khảo trong phạm vi thiết bị đo, nhưng không nên dùng IRR trên máy để thay cho TSER trong Technical Data Sheet.

Nếu cần đối chiếu yêu cầu kỹ thuật hoặc quy định kiểm định an toàn, chủ xe không nên chỉ dựa vào máy test cầm tay để tự kết luận. Việc đánh giá cần tuân thủ phương pháp và quy chuẩn đo kiểm đang áp dụng.

Đối chiếu với tài liệu kỹ thuật

Khi chọn phim, nên yêu cầu tài liệu kỹ thuật của đúng mã phim và kiểm tra điều kiện công bố: phim đơn hay tổ hợp kính–phim, loại kính nền, phương pháp thử và phiên bản tài liệu. TSER thể hiện phần tổng năng lượng mặt trời bị loại bỏ của hệ đang xét. Nếu tài liệu sử dụng SHGC cho cùng hệ và cùng điều kiện, có thể đọc quan hệ TSER = 1 − SHGC. Chỉ nên so sánh trực tiếp các giá trị khi điều kiện đo tương ứng.

IRR đo trên máy 86110A tại bước sóng đỉnh 940 nm không tương đương với IRR mà 3M công bố trong dải 900–1.000 nm, dù 940 nm nằm trong dải này. Cần phân biệt điều kiện và mẫu thử trước khi đặt các số liệu cạnh nhau.

Kiểm tra sau khi dán

Kết quả test sau khi dán là một tham chiếu, không phải nghiệm thu hoàn chỉnh. Quan trọng hơn là xác nhận đúng mã phim đã lắp, VLT của tổ hợp kính-phim được đo theo phương pháp phù hợp và đối chiếu yêu cầu áp dụng cho đúng vị trí kính, đồng thời thông tin bảo hành được ghi rõ trong hồ sơ bàn giao.

Nếu đang tìm hiểu các dòng sản phẩm cụ thể, chủ xe có thể tham khảo thêm thông tin chi tiết về phim cách nhiệt 3M Crystalline CR BLK hoặc danh mục tổng hợp phim cách nhiệt 3M để đối chiếu thông số trước khi đưa ra quyết định.

5. Chủ xe nên xem thêm gì ngoài kết quả máy test?

Kết quả máy test là khởi điểm, không phải kết luận. Những thông tin sau giúp đánh giá toàn diện hơn.

• TSER trong tài liệu kỹ thuật: TSER là tỷ lệ tổng năng lượng mặt trời bị loại bỏ trong điều kiện thử xác định. Khi đọc chỉ số này cần xem đúng mã phim, kính nền, cấu hình mẫu và phương pháp thử. Cảm nhận nhiệt thực tế trong xe còn phụ thuộc diện tích kính, kính nguyên bản, cường độ nắng và hệ thống điều hòa.
• Tài liệu và phương pháp thử: Xem TDS đúng mã, nền kính, phương pháp thử và đơn vị thực hiện. Nếu nhà cung cấp nói sản phẩm có chứng nhận hoặc báo cáo thử nghiệm độc lập, cần yêu cầu số hiệu, đơn vị cấp và phạm vi áp dụng. Việc TDS viện dẫn một phương pháp thử không tự đồng nghĩa từng mã phim đã được tổ chức đó chứng nhận.

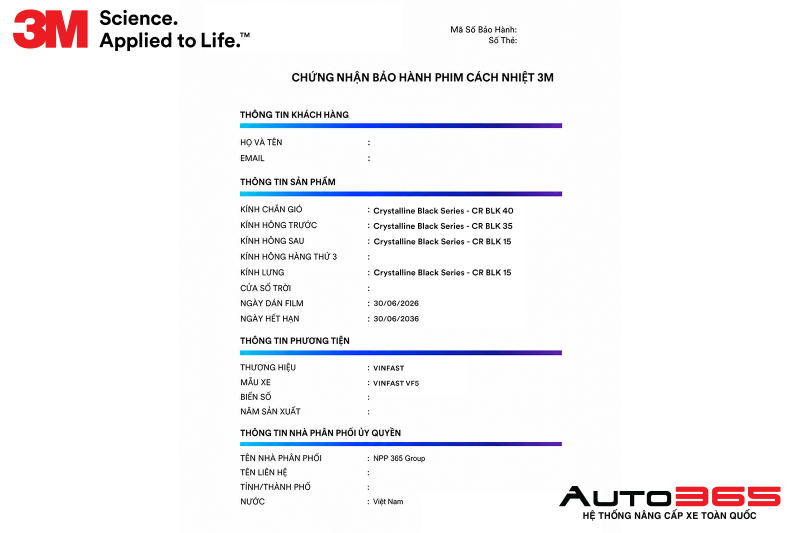

• Thông tin bảo hành cụ thể: Bảo hành bao lâu, bảo hành những lỗi gì (bong tróc, đổi màu), bảo hành từ ai (nhà sản xuất hay đại lý), và điều kiện để bảo hành có hiệu lực.
• Yêu cầu an toàn và pháp lý: Khi chọn độ truyền sáng, cần ưu tiên khả năng quan sát thực tế qua tổ hợp kính và phim, đặc biệt ở kính chắn gió và các vị trí ảnh hưởng trực tiếp đến tầm nhìn người lái. Quy chuẩn về kính an toàn và quy định đối với phim dán hậu mãi cần được đọc đúng phạm vi áp dụng; không nên lấy một ngưỡng VLT đơn lẻ để tự kết luận xe đạt hoặc không đạt yêu cầu pháp lý. Nếu cần xác minh cho trường hợp cụ thể, nên đối chiếu văn bản còn hiệu lực hoặc hỏi cơ quan/đơn vị đăng kiểm có thẩm quyền.
• Bằng chứng thi công thực tế: Các xe tương tự đã dán cùng loại phim, hình ảnh kiểm tra trước và sau khi thi công, cùng phiếu bàn giao ghi rõ mã phim cho từng vị trí kính.

Trải nghiệm đo kiểm thực tế tại Auto365 Trụ Sở Chính

Để có kết quả tham khảo đúng phạm vi thiết bị, chủ xe có thể mang mẫu phim hoặc đưa xe đến Auto365.vn – Trụ Sở Chính để kỹ thuật viên đo kiểm, đối chiếu điều kiện đo và tư vấn cấu hình phù hợp.

• Điểm dịch vụ tiếp nhận: Auto365 Trụ Sở Chính
• Địa chỉ: 4/4/1/7 Đường Số 3, Phường Hiệp Bình, TP. Hồ Chí Minh
• Hotline: 0365 365 365
• Điểm gần nhất: hệ thống chi nhánh Auto365

Câu hỏi thường gặp

1. Máy test hiển thị IRR 99% có nghĩa phim cách nhiệt được 99% không?

Không. IRR trên máy test phản ánh khả năng cản hồng ngoại trong vùng bước sóng mà thiết bị đo. Ví dụ, 86110A đo IR tại bước sóng đỉnh 940 nm. Con số này không phải TSER và không đại diện cho toàn bộ khả năng kiểm soát năng lượng mặt trời của phim.

2. Hai máy test cùng một tấm phim nhưng cho kết quả khác nhau có bình thường không?

Có thể xảy ra. Trước khi so sánh cần kiểm tra model máy, bước sóng hoặc phạm vi đo, mẫu đo và điều kiện đo. Kết quả từ hai thiết bị khác nhau không nên được so trực tiếp nếu các yếu tố này chưa được thống nhất.

3. Máy 86110A có hiển thị TSER không?

Không. Với model 86110A đang được lấy làm ví dụ trong bài, màn hình không hiển thị trực tiếp TSER. Một số model khác có thể tính hoặc hiển thị TSER/SHGC, vì vậy cần đọc manual của đúng thiết bị trước khi diễn giải kết quả.
