ĐÈN THỬ ĐIỆN

Đèn thử điện thường được gọi là bút thử điện, được chia làm hai loại là đèn thử điện không tiếp xúc với nguồn điện và đèn thử điện tiếp xúc với nguồn điện. Chức năng và phương pháp kiểm tra của đèn thử điện như sau:

Cách sử dụng đèn thử điện không tiếp xúc với nguồn điện:

Hệ thống kiểm tra điều khiển hoặc mạch cung cấp điện của mạch điện có cung cấp nguồn điện cho hệ thống điện không. Khi sử dụng, hãy kết nối một đầu của đèn thử điện với đất và đầu kia nối với phích cắm điện nguồn của bộ phận điện. Nếu đèn sáng có nghĩa là mạch nguồn của các bộ phận điện không sự cố; nếu đèn không sáng, hãy nối điểm đấu nối thứ hai theo hướng của nguồn điện. Nếu đèn sáng thì sự cố xảy ra ở giữa tiếp điểm thứ nhất và tiếp điểm thứ hai, mạch điện bị lỗi hở mạch; nếu đèn vẫn không sáng thì chuyển sang tiếp điểm thứ ba cho đến khi đèn sáng. Và lỗi phần lớn là lỗi hở mạch trên mạch giữa đầu nối được đo sau cùng với tiếp điểm đã đo trước đó.

Cách sử dụng đèn thử điện tiếp xúc với nguồn điện tùy thân. Dùng để kiểm tra sự cố hở và ngắn mạch trong các đường dây điện.

(1) Kiểm tra mạch hở. Đầu tiên ngắt mạch nguồn điện nối với các linh kiện điện, nối một đầu của đèn thử điện với đất, nối đầu kia vào từng tiếp điểm của mạch (bắt đầu từ đầu mạch điện). Nếu đèn không sáng thì mạch hở xuất hiện ở giữa điểm được đo với mặt đất; nếu đèn sáng thì mạch hở xuất hiện giữa điểm được đo này với điểm đã đo trước đó.

(2) Kiểm tra ngắn mạch. Đầu tiên ngắt dây nguồn và dây nối đất của mạch thành phần điện, một đầu của đèn thử điện được nối đất, đầu kia nối với mạch điện của các linh kiện điện còn lại. Nếu đèn sáng nghĩa là có sự cố ngắn mạch (nối đất), sau đó tháo dần giắc cắm trong mạch điện, mở công tắc, tháo các thành phần, … đến khi đèn tắt thì ngắn mạch xảy ra giữa phần mạch hở sau cùng với phần mạch hở trước đó.

Để ngăn chặn "điện ảo" – phải sử dụng đèn thử điện để tiến hành thử nghiệm động.

Cái gọi là "điện ảo" thường đề cập đến việc tiếp xúc kém ở đâu đó trong mạch do chân pin bị oxy hóa hoặc vít kết nối lỏng. Trong trường hợp này, một dòng điện nhỏ có thể chạy qua, vì vậy hãy sử dụng đồng hồ vạn năng để đo điện áp và màn hình hiển thị bình thường, nhưng dòng điện lớn không thể đi qua. Điều này hoặc là làm cho phụ tải không hoạt động bình thường hoặc là làm cho tiếp điểm nóng lên. Đèn kiểm tra đặc biệt hữu ích để xác định "điện ảo".

Vì lý do này, tốt nhất nên sử dụng đèn thử điện để kiểm thử phụ tải, nếu điện trở tiếp xúc của đường dây rất lớn thì độ sáng của đèn thử điện sẽ giảm xuống. Cũng có thể mắc nối tiếp ampe kế trong đường dây để dò dòng điện làm việc, nếu đường dây tiếp xúc kém làm cho điện trở tiếp xúc quá lớn, thì giá trị dòng điện trên màn hình rất nhỏ trong tình huống điện áp không đổi.

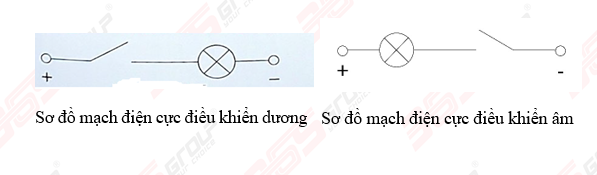

Cách sử dụng đèn kiểm tra để đánh giá thuận nghịch (lấy đèn xe làm ví dụ).

Một đầu của bút thử được nối với cực âm (nối đất):

(1) Cách đánh giá cực điều khiển dương là phân biệt đo hai đầu bóng đèn, lúc này đèn thử không sáng, sau khi bật công tắc kết hợp đo lần lượt phân biệt hai đầu bóng đèn. Điểm tiếp xúc cuối có thể làm sáng đèn thử là đầu có cực điều khiển dương.

(2) Cách đánh giá cực điều khiển âm là phân biệt đo hai đầu bóng đèn, lúc này đèn thử đều sáng được, sau khi bật công tắc kết hợp, lần lượt phân biệt đo hai đầu bóng đèn, Điểm tiếp xúc cuối không thể làm sáng đèn thử là đầu có cực điều khiển âm.

Một đầu của bút thử điện được nối với cực dương (nguồn điện bình thường):

(1) Cách đánh giá cực điều khiển dương là phân biệt đo vào hai đầu bóng đèn, lúc này đèn thử đều sáng được, sau khi bật công tắc kết hợp đo lần lượt vào hai đầu bóng đèn. Điểm tiếp xúc cuối không thể làm sáng đèn thử là đầu có cực điều khiển dương.

(2) Cách đánh giá cực điều khiển âm là phân biệt đo vào hai đầu bóng đèn, lúc này đèn thử đều không sáng, sau khi bật công tắc kết hợp đo lần lượt vào hai đầu bóng đèn. Điểm tiếp xúc cuối có thể làm sáng đèn thử là đầu có cực điều khiển âm.

【Gợi ý】

Cực điều khiển dương là cực dương của mạch điều khiển công tắc, cực điều khiển âm là cực âm của mạch điều khiển.

Khi đo bằng cách này, đui cắm đèn cần được nối với bóng đèn, nếu tháo bóng đèn ra thì kết quả đo sẽ không chính xác.
