Camera hành trình bị lệch góc quay: chỉnh thế nào cho dễ xem lại?

1. Camera hành trình bị lệch góc quay: khung hình đúng cần thấy gì?

Camera trước cần nhìn rõ vùng đường phía trước và diễn biến hai bên trong giới hạn ống kính. Taplo, nắp capo, gương hoặc mép kính không nên chiếm quá nhiều hình. Camera sau cần có tầm nhìn ra phía sau, kiểm riêng vì độ nghiêng kính và vị trí lắp khác camera trước.

Không có một tỷ lệ trời/đường hoặc số độ chỉnh dùng đúng cho mọi thiết bị. Ưu tiên vạch căn và hướng dẫn của model đang dùng. Chẳng hạn, Garmin DriveCam 76 hướng dẫn căn máy thẳng về trước và đặt đường chân trời giữa chiều cao màn hình; đây là hướng dẫn riêng của model, không phải tỷ lệ bắt buộc cho mọi camera. Garmin: Aligning the Camera.

Đừng nhầm vị trí thân máy với hướng ống kính: camera có thể lắp lệch khỏi chính giữa kính mà vẫn hướng về phía trước phù hợp. Cũng không cần cố nhìn thấy sát cản xe nếu góc kính, vật cản và thiết kế ống kính không cho phép. Chỉnh góc không làm tăng góc nhìn quang học hoặc bảo đảm đọc rõ mọi biển số.

2. Phân biệt bốn kiểu lệch trước khi chỉnh

Phân biệt bốn kiểu lệch trước khi chỉnh

Hiện tượng	Cách kiểm	Hướng xử lý
Quay quá cao	Vùng trời chiếm nhiều hình, thiếu vùng đường cần xem	Hạ nhẹ hướng ống kính nếu khớp cho phép
Quay quá thấp	Taplo hoặc capo che nhiều, mất vùng quan sát xa	Nâng nhẹ góc nhìn, kiểm lại vật che
Hình nghiêng ngang	Mốc ngang bị nghiêng khi xe và mặt bằng đã ổn định	Kiểm độ xoay và chân đế; không cố vặn khớp chỉ có một trục
Hướng nhìn lệch trái/phải	Trục nhìn dồn sang một phía so với hướng xe trên đoạn thẳng	Chỉnh hướng nếu thiết bị hỗ trợ; nếu hết biên chỉnh, kiểm vị trí đế

Không dùng riêng một vạch làn đường xéo để kết luận hình bị nghiêng: đường có thể cong, mặt đường có độ dốc và các vạch hội tụ theo phối cảnh. Hãy đối chiếu nhiều mốc ở vị trí đỗ bằng phẳng, xe hướng thẳng, rồi so sánh trước và sau mỗi lần chỉnh.

3. Chỉnh camera trước mà không làm lỏng chân đế

1. Chuẩn bị khi xe đã đỗ. Chọn nơi an toàn, bằng phẳng và có vùng nhìn rõ. Mở đúng kênh trước trên màn hình hoặc ứng dụng. Thoát phóng to/cắt khung nếu ứng dụng đang dùng chế độ đó.
2. Kiểm đế và dây trước khi xoay. Nếu đế hở keo, máy rung lắc hoặc dây đang kéo căng, xử lý phần giữ máy trước. Không tiếp tục thử lái với camera có nguy cơ rơi.

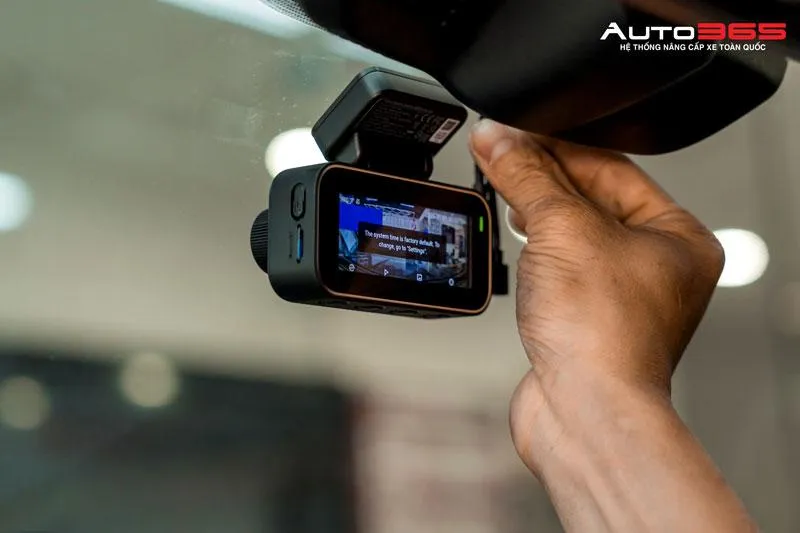

3. Chỉnh từng chút theo khớp được thiết kế. Giữ phần đế ổn định; chỉ xoay theo trục mà nhà sản xuất cho phép. Không ép khớp hết hành trình, bẻ vỏ hoặc kéo dây nguồn để đổi hướng.
4. Đối chiếu khung hình. Kiểm vùng đường, vật che và độ nghiêng. Nếu không thể có góc phù hợp trong biên chỉnh, chuyển sang kiểm vị trí gắn đế thay vì cố vặn thêm.
5. Kiểm hướng dẫn hiệu chỉnh của model. Nếu camera có cảnh báo làn đường/va chạm và yêu cầu khai báo vị trí lắp, chiều cao xe hoặc căn lại sau khi di chuyển, làm đúng hướng dẫn của chính camera.

Ví dụ, Garmin Dash Cam X110 có phần khai báo vị trí ngang trên kính và chiều cao xe để phục vụ tính năng hỗ trợ lái. Không suy ra mọi camera có cùng menu. Đây là cài đặt của camera hành trình, không phải quy trình hiệu chuẩn hệ thống ADAS nguyên bản của xe. Garmin: Setting the Camera Placement.

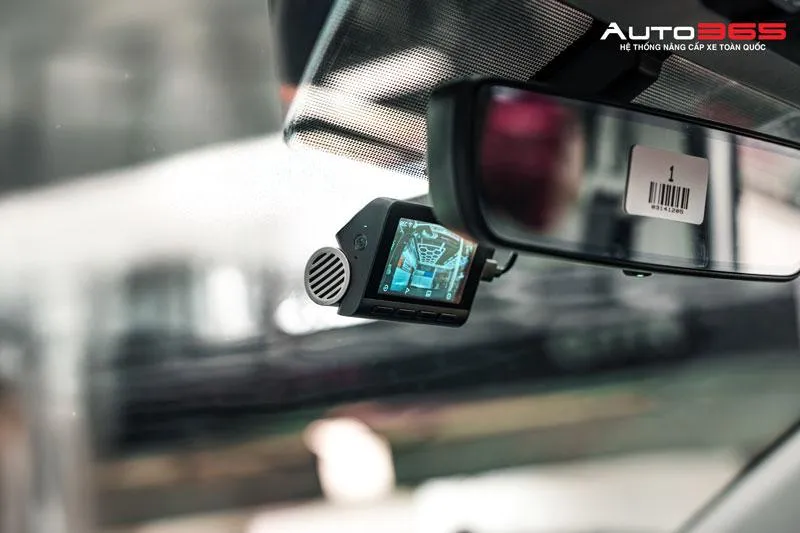

Vị trí lắp cũng phải giữ tầm nhìn người lái và tránh vùng cảm biến/camera nguyên bản. Garmin Mini 3 hướng dẫn kiểm tầm nhìn không bị che trước khi dán đế và có thể dùng live view để căn. Hướng dẫn Garmin Mini 3.

Nếu phải chuyển đế trên kính đã dán phim, nên để nơi lắp đặt kiểm cách tháo phù hợp. Không tự cạy, dùng dung môi hoặc gia nhiệt khi chưa biết vật liệu và hướng dẫn xử lý. Đổi vị trí còn cần xem lại đường dây; không kéo dây qua vùng hoạt động của túi khí.

4. Camera sau cần kiểm thêm kính và chuyển động cốp

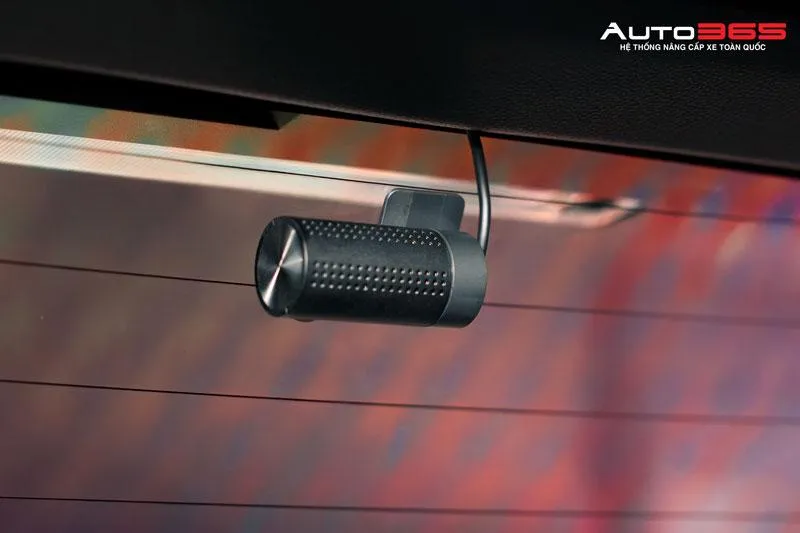

Nếu xe có camera sau, mở riêng kênh này, đóng cốp về trạng thái sử dụng bình thường rồi căn. Kiểm mép kính, rèm, cánh lướt gió, gạt mưa và các chi tiết đi vào hình. Nếu kính bẩn hoặc ướt làm khó quan sát, xử lý tình trạng kính trước khi kết luận góc lắp sai.

Với camera trong xe, không tự chuyển ra ngoài chỉ để tránh vật che; khả năng lắp ngoài và chống nước phải đúng thiết kế thiết bị. Khi đế nằm gần đường sấy kính hoặc trên phim, việc tháo dán cần được thực hiện phù hợp để tránh làm hỏng lớp bề mặt.

Nếu dây đi qua phần cốp chuyển động, quan sát khi mở và đóng: dây không bị kéo căng, kẹp hoặc làm camera đổi hướng. Không lặp lại thao tác nếu đã thấy dây căng hay mắc. Sau khi cốp đóng, kiểm lại khung hình; nếu thay đổi, cần xử lý chân đế hoặc đường dây trước khi căn tiếp.

5. Ghi thử và xem file để xác nhận kết quả

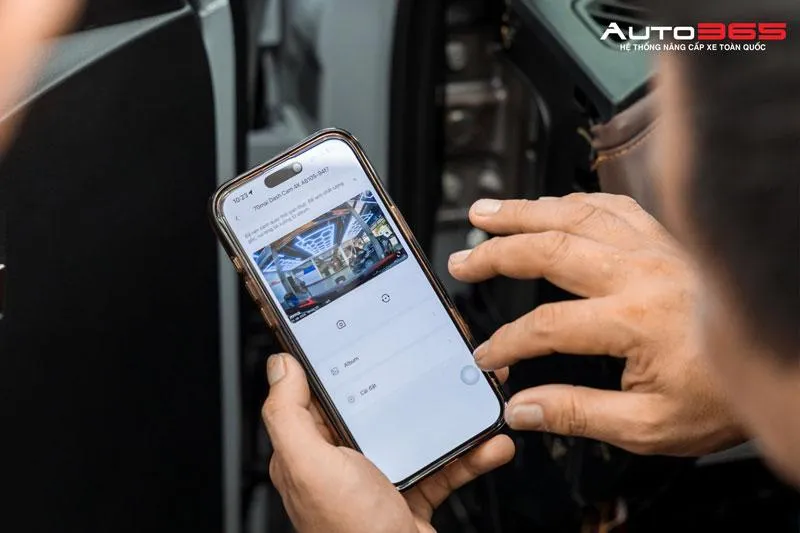

Live view giúp chỉnh tại chỗ; file lưu giúp kiểm lại đúng đoạn đã ghi. Hai hình khác nhau chưa chắc do camera tụt góc. Trước tiên xác nhận cùng kênh, đúng thời điểm sau khi chỉnh, cùng hướng hiển thị và không bị phóng to/cắt khung trong ứng dụng. Video bị xoay hoặc đảo gương cũng cần đối chiếu cài đặt đúng model trước khi xoay lại phần cứng.

Ghi một đoạn lúc xe đứng yên. Nếu đế và dây ổn định, có thể ghi thêm trong một lần di chuyển bình thường ở khu vực an toàn. Người lái không chỉnh camera hoặc theo dõi điện thoại trong lúc chạy; đỗ xe rồi mới xem lại. Không cố đi qua ổ gà hay tạo rung mạnh để thử độ chắc.

6. Khi nào cần nhờ kỹ thuật kiểm tra?

Nên mang xe đi kiểm tra nếu đế hở keo, khớp không giữ được góc, máy hết biên chỉnh mà vẫn bị che, hoặc dây bị kéo khi mở cốp. Sau dán phim, thay kính hay tháo nội thất, hãy mô tả thao tác đã làm và thời điểm bắt đầu lệch để nơi tiếp nhận khoanh vùng.

Chuẩn bị model camera, ảnh vị trí lắp, file trước/sau khi chỉnh và mô tả kênh bị ảnh hưởng. Hỏi trước phí kiểm tra, việc có cần thay đế/miếng dán hoặc đi lại dây, công thực hiện và điều kiện bảo hành. Không mặc định lệch góc đồng nghĩa phải thay camera hoặc mọi thao tác đều miễn phí.

Bạn có thể liên hệ Auto365 - Trụ Sở Chính, 4/4/1/7 Đường Số 3, Phường Hiệp Bình, TP Hồ Chí Minh, qua 0365.365.911 để trao đổi model, tình trạng và hỏi khả năng tiếp nhận. Xem thêm cẩm nang camera hành trình; nếu đang cân nhắc lắp mới, tham khảo camera hành trình ô tô.

7. Câu hỏi thường gặp

Camera hành trình bị lệch góc quay có cần đặt chính giữa kính không?

Không nhất thiết. Cần kiểm hướng ống kính và vùng nhìn so với hướng xe; vị trí thân máy phải phù hợp hướng dẫn lắp và không cản người lái. Nếu model có khai báo vị trí lắp, thực hiện đúng menu của máy.

Có nên lấy tỷ lệ hai phần đường, một phần trời cho mọi camera?

Không áp cứng cho mọi thiết bị. Theo vạch căn hoặc hướng dẫn của model, rồi kiểm vùng quan sát thực tế. Không cố xoay đến một tỷ lệ nếu làm mất vùng cần xem hoặc vượt biên khớp.

Live view đúng nhưng video camera hành trình vẫn lệch góc có phải máy hỏng?

Chỉnh góc chỉ ảnh hưởng các đoạn ghi sau đó. Hãy kiểm đúng file mới, kênh và chế độ hiển thị; nếu file mới vẫn khác, mới kiểm máy có dịch chuyển hoặc cài đặt có thay đổi không.

Sau khi dán phim có cần căn lại camera?

Nên kiểm lại khung hình, vị trí đế và dây nếu đã tháo lắp hoặc thấy vật che mới. Chỉ chỉnh khi cần; không tự bóc đế trên phim để thay vị trí nếu chưa có cách tháo phù hợp.
