Cần kiểm tra gì trước khi lắp X-Light V20L Quantum?

Trước khi lắp Bi LED X-Light V20L Quantum, kỹ thuật viên cần kiểm tra trực tiếp cấu trúc cụm đèn để xác định phương án thi công phù hợp. Các hạng mục cần xem xét gồm kiểu chóa, chiều sâu chóa, không gian phía sau cụm đèn, mặt dưỡng, điểm gá, vị trí quạt tản nhiệt, dây/giắc và khả năng căn chỉnh vùng sáng sau khi hoàn thiện.

V20L Quantum có hai phiên bản lens tròn và lens vuông. Tuy nhiên, hình dạng lens chỉ là bước sàng lọc ban đầu. Phiên bản phù hợp cần được xác nhận dựa trên tình trạng cụm đèn thực tế, khả năng bố trí thân đèn, khả năng tản nhiệt và vùng sáng sau khi căn chỉnh.

Trả lời nhanh: Trước khi lắp X-Light V20L Quantum, kỹ thuật viên cần kiểm tra trực tiếp cụm đèn, gồm kiểu chóa, độ sâu khả dụng, khoảng hở phía sau, mặt dưỡng, điểm gá/pát, vị trí quạt tản nhiệt, dây/giắc và khả năng căn chỉnh vùng sáng sau khi hoàn thiện. Không nên chọn lens tròn hoặc lens vuông chỉ theo ảnh xe, tên xe hoặc hình dáng sản phẩm. Nếu có hạng mục chưa xác nhận, cần ghi “cần kiểm tra thêm” trước khi chốt phương án lắp.

1. Vì sao cần kiểm tra cụm đèn trước khi lắp V20L Quantum?

Cụm đèn là khu vực quyết định khả năng bố trí thân đèn, đuôi đèn, quạt tản nhiệt, dây/giắc và điểm gá. Vì vậy, trước khi lắp V20L Quantum, kỹ thuật viên không nên chỉ nhìn hình dáng lens mà cần kiểm tra trực tiếp cấu trúc cụm đèn trên xe.

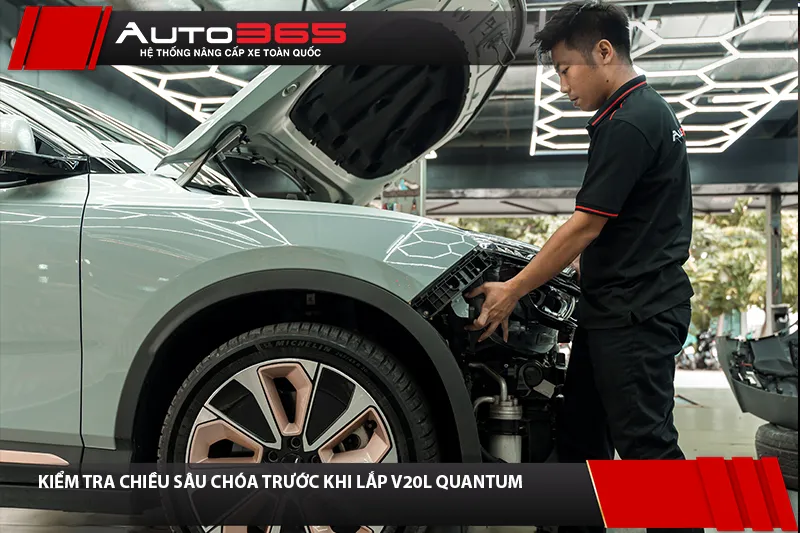

Chiều sâu chóa ảnh hưởng trực tiếp đến khả năng bố trí thân đèn, phần đuôi đèn, quạt tản nhiệt, giắc kết nối và điểm gá. Nếu không gian phía sau cụm đèn không đủ, quá trình lắp đặt có thể khó ổn định hoặc khó căn chỉnh vùng sáng sau khi hoàn thiện.

Khi kiểm tra chiều sâu chóa, kỹ thuật viên cần xem xét đồng thời các vị trí xung quanh cụm đèn như nắp/chụp sau đèn, đường keo, lỗ thông hơi, dây/giắc và khoảng hở quanh quạt tản nhiệt. Các chi tiết này ảnh hưởng đến khả năng bố trí, tản nhiệt và độ ổn định sau khi sử dụng.

V20L Quantum sử dụng thân hợp kim nhôm đúc nguyên khối, có 2 quạt tích hợp và điện áp 12–16V. Vì vậy, khi đánh giá phương án lắp, cần kiểm tra cả phần lens phía trước lẫn không gian phía sau cụm đèn.

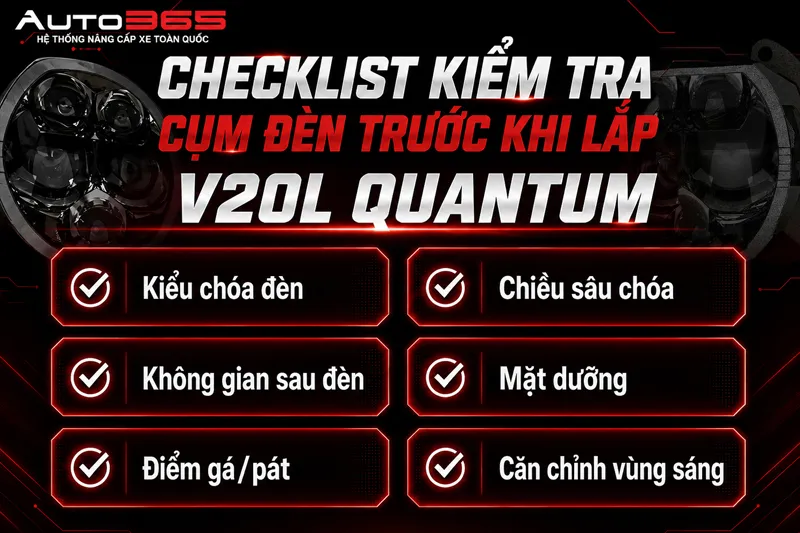

2. Checklist kiểm tra trước khi lắp V20L Quantum

Trước khi quyết định phương án lắp V20L Quantum, kỹ thuật viên cần kiểm tra các hạng mục dưới đây. Bảng này giúp chủ xe hiểu vì sao không nên chọn theo ảnh xe, hình dáng lens hoặc cảm tính.

Kiểm tra ngoại quan nắp/chụp, đường keo, lỗ thông hơi và khu vực dây/giắc không thay thế cho phép thử kín hoặc thử nước chuẩn hóa. Không nên kết luận cụm đèn đã kín tuyệt đối nếu chỉ quan sát bằng mắt.

3. Bảng ghi nhận kiểm tra thực tế trước khi lắp V20L Quantum

Trước khi chốt phương án lắp X-Light V20L Quantum, kỹ thuật viên nên ghi nhận kết quả kiểm tra trên từng xe. Bảng dưới đây giúp phân loại hạng mục đã đạt, chưa đạt hoặc cần xác minh thêm, tránh chốt cấu hình chỉ dựa trên ảnh xe, tên xe hoặc hình dáng lens.

Lưu ý: Bảng trên dùng để ghi nhận tình trạng thực tế trên từng xe. Không tự đặt ngưỡng khoảng hở tối thiểu nếu chưa có tài liệu kỹ thuật hoặc log đo đã được duyệt. Kiểm tra ngoại quan nắp/chụp, đường keo, lỗ thông hơi và khu vực dây/giắc không thay thế phép thử kín hoặc thử nước chuẩn hóa.

4. Cách đọc kết quả kiểm tra trước khi chốt phương án lắp

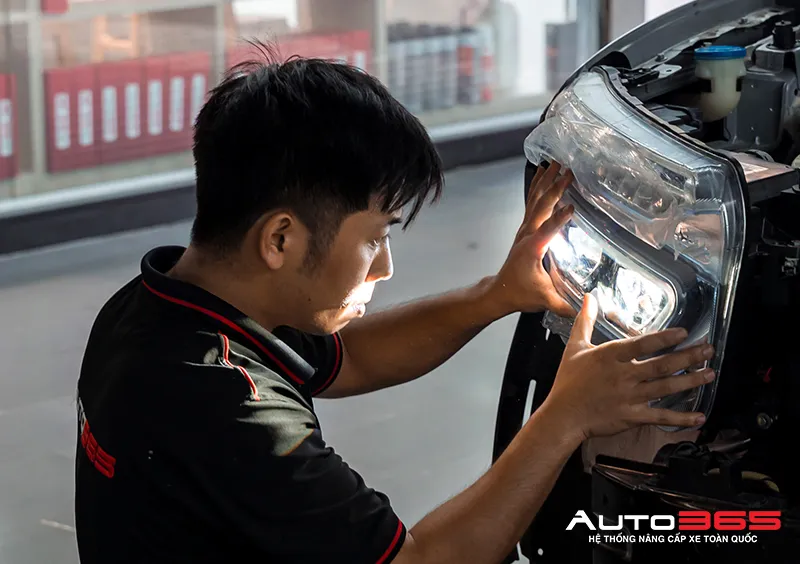

Trước khi quyết định phương án lắp V20L Quantum, chủ xe nên để kỹ thuật viên kiểm tra trực tiếp cụm đèn. Mục tiêu là xác định phương án thi công phù hợp, hạn chế chọn theo cảm tính, ảnh sản phẩm hoặc hình dáng lens.

Hình dạng chóa chỉ dùng để sàng lọc ban đầu. Kết luận lắp đặt cần dựa trên số đo không gian, điểm gá, khoảng hở tản nhiệt, điện, mức can thiệp và khả năng căn chỉnh sau lắp.

Với case xe cụ thể, có thể xem thêm ví dụ Hyundai Santa Fe 2021 Premium lắp X-Light V20L Quantum lens vuông; kết quả này không dùng để suy ra khả năng lắp cho xe khác.

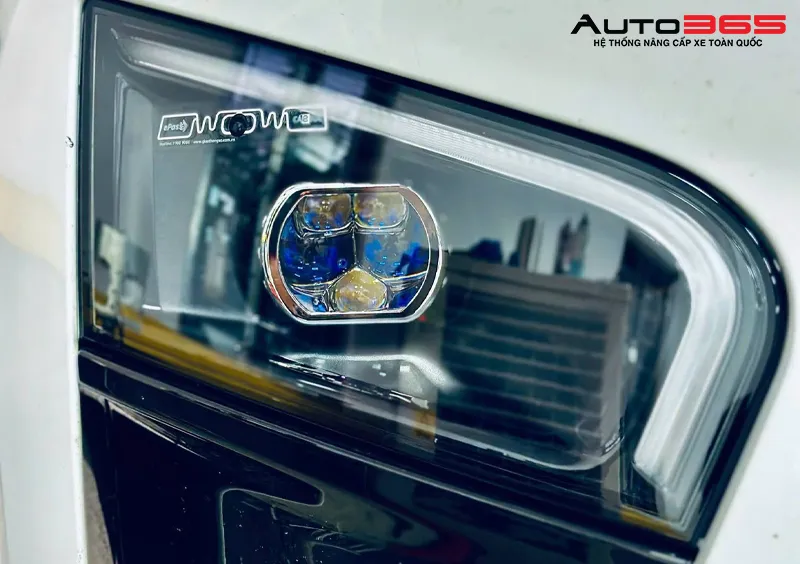

5. Hình dạng lens chỉ là dữ liệu sàng lọc ban đầu

V20L Quantum có phiên bản lens tròn và lens vuông. Tuy nhiên, hình dạng lens chỉ là dữ liệu sàng lọc ban đầu, không phải căn cứ chốt phương án lắp. Phiên bản phù hợp cần được xác nhận sau khi kiểm tra không gian lắp, vị trí gá, khoảng hở tản nhiệt, mặt dưỡng, dây/giắc và khả năng căn chỉnh vùng sáng trên cụm đèn thực tế.

Việc chọn bản tròn hay bản vuông cần được kỹ thuật viên kiểm tra trực tiếp theo cấu trúc cụm đèn, không nên chốt chỉ theo hình dáng lens hoặc ảnh sản phẩm.

6. Thông số cần biết về V20L Quantum

Các thông số dưới đây giúp chủ xe hiểu cấu hình cơ bản của Bi LED X-Light V20L Quantum trước khi kiểm tra xe thực tế. Thông số sản phẩm không thay thế bước đánh giá trực tiếp cụm đèn, không gian lắp đặt, điểm gá, khả năng tản nhiệt và vùng sáng sau khi căn chỉnh. Nếu cần so sánh thêm các dòng bi LED khác, có thể xem chuyên mục đèn bi LED ô tô để lựa chọn theo nhu cầu chiếu sáng, kiểu cụm đèn và phương án lắp đặt phù hợp.

Công suất Cos khoảng 70W/đèn và Pha khoảng 90W/đèn là thông số công bố sản phẩm dùng để tham khảo khi kiểm tra cấu hình. Không dùng riêng các số liệu này để tự chọn cầu chì, relay, tiết diện dây hoặc phương án cấp nguồn nếu chưa có xác nhận kỹ thuật theo đúng xe.

Các thông số khác nên đối chiếu tại trang sản phẩm bi LED V20L Quantum. Trong bài checklist, thông số chỉ dùng để hỗ trợ kiểm tra không gian lắp, điện, tản nhiệt và phương án thi công.

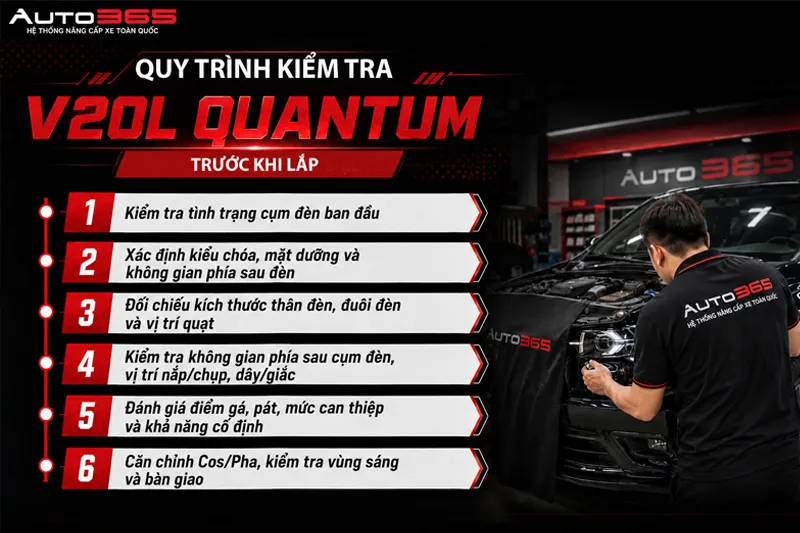

7. Quy trình kiểm tra tham khảo trước khi lắp V20L Quantum

Quy trình dưới đây là checklist tham khảo trước khi lắp X-Light V20L Quantum. Trình tự thực tế có thể thay đổi theo dòng xe, cấu trúc cụm đèn và phạm vi thi công. Các bước chỉ được ghi nhận là đã thực hiện khi kỹ thuật viên kiểm tra trực tiếp trên đúng xe.

Quy trình này giúp hạn chế việc chọn phiên bản theo cảm tính, theo ảnh sản phẩm hoặc chỉ theo công suất. Với V20L Quantum, phương án phù hợp là phương án có thể lắp ổn định, có khoảng hở cho tản nhiệt, cố định chắc và căn chỉnh được vùng sáng sau thi công. Nếu có hạng mục chưa xác nhận, kỹ thuật viên nên ghi rõ “cần kiểm tra thêm” trước khi chốt cấu hình.

8. Những lỗi thường gặp khi bỏ qua bước kiểm tra cụm đèn

Nếu không kiểm tra cụm đèn trước khi lắp, quá trình thi công có thể gặp các vấn đề như vướng không gian sau đèn, cấn quạt, khó cố định điểm gá hoặc khó căn chỉnh vùng sáng. Một số lỗi thường gặp gồm:

Vì vậy, quyết định đúng không chỉ là chọn lens tròn hay lens vuông, mà là xác định phương án lắp phù hợp với cấu trúc cụm đèn và kiểm tra được vùng sáng sau khi hoàn thiện.

9. Câu hỏi thường gặp

Câu hỏi 1. Trước khi lắp V20L Quantum cần ghi lại những dữ liệu nào?
Cần ghi lại tình trạng cụm đèn ban đầu, kiểu chóa, độ sâu khả dụng, khoảng hở phía sau, mặt dưỡng, điểm gá/pát, dây/giắc, phương án nguồn điện, CAN/cảnh báo lỗi đèn nếu có, mức can thiệp cụm đèn, phương án làm kín, khả năng hoàn nguyên và khả năng căn chỉnh vùng sáng sau lắp.

Câu hỏi 2. Có cần đo khoảng hở bằng mm không?
Có. Kỹ thuật viên nên ghi số đo thực tế theo mm tại các vị trí liên quan đến thân đèn, đuôi đèn, nắp/chụp, quạt tản nhiệt và dây/giắc. Không tự đặt ngưỡng đạt nếu chưa có tài liệu kỹ thuật hoặc log đo đã được duyệt.

Câu hỏi 3. Khi nào cần kiểm tra relay, cầu chì và nguồn điện?
Cần kiểm tra trước khi chốt phương án lắp, đặc biệt khi thay đổi cấu hình chiếu sáng hoặc có khả năng liên quan đến hệ thống điều khiển đèn trên xe. Nếu chưa xác nhận trên đúng xe, phải ghi “cần xác minh”.

Câu hỏi 4. Kiểm tra ngoại quan có thay thế thử kín không?
Không. Kiểm tra ngoại quan nắp/chụp, đường keo, lỗ thông hơi và khu vực dây/giắc chỉ giúp đánh giá tình trạng cụm đèn trước khi bàn giao. Việc này không thay thế phép thử kín hoặc thử nước chuẩn hóa.

10. Kết luận

Trước khi lắp X-Light V20L Quantum, chủ xe nên để kỹ thuật viên kiểm tra trực tiếp cụm đèn thay vì chọn theo ảnh xe, tên xe hoặc hình dáng lens. Các hạng mục cần kiểm tra gồm không gian lắp đặt, mặt dưỡng, điểm gá/pát, vị trí quạt tản nhiệt, dây/giắc, phương án điện, mức can thiệp cụm đèn và khả năng căn chỉnh vùng sáng Cos/Pha sau khi hoàn thiện.

Nếu có hạng mục chưa xác nhận, kỹ thuật viên nên ghi rõ “cần kiểm tra thêm” trước khi chốt cấu hình. Giá và phương án thi công thực tế cần được tư vấn theo tình trạng xe, phụ kiện đi kèm và thời điểm tư vấn tại Auto365.

Chủ xe có thể đặt lịch kiểm tra V20L Quantum tại Auto365 để kỹ thuật viên đánh giá cụm đèn, tư vấn phương án lắp phù hợp và báo chi phí theo tình trạng xe tại thời điểm tư vấn.
