Toyota Fortuner 2011 2.7V lắp Platinum Plus và SV 3.0 Max

Toyota Fortuner 2011 2.7V lắp một cặp Titan Platinum Plus và một cặp AES SV 3.0 Max. Combo 22,9 triệu đồng gồm công và vật tư, chưa VAT.

Cập nhật 7 phút đọc

Nguyễn Quang Đạo Kiểm duyệt chuyên môn bởi Nguyễn Quang Đạo

Toyota Fortuner 2011 2.7V trong bài được nâng cấp một cặp đèn chính Titan Platinum Plus và một cặp đèn gầm AES SV 3.0 Max tại Auto365.vn – Trụ Sở Chính. Chi phí combo là 22.900.000 đồng, đã gồm hai cặp đèn, công lắp, pát, giắc, dây và vật tư phụ, chưa bao gồm VAT. Cấu hình được lựa chọn theo tình trạng đèn cũ và nhu cầu đi trên đường thiếu sáng, gặp mưa hoặc sương mù của chủ xe.

Đây là giá và cấu hình của chiếc xe cụ thể trong bài. Với xe khác, Auto365 cần kiểm tra tình trạng xe và xác nhận phạm vi báo giá trước khi thi công.

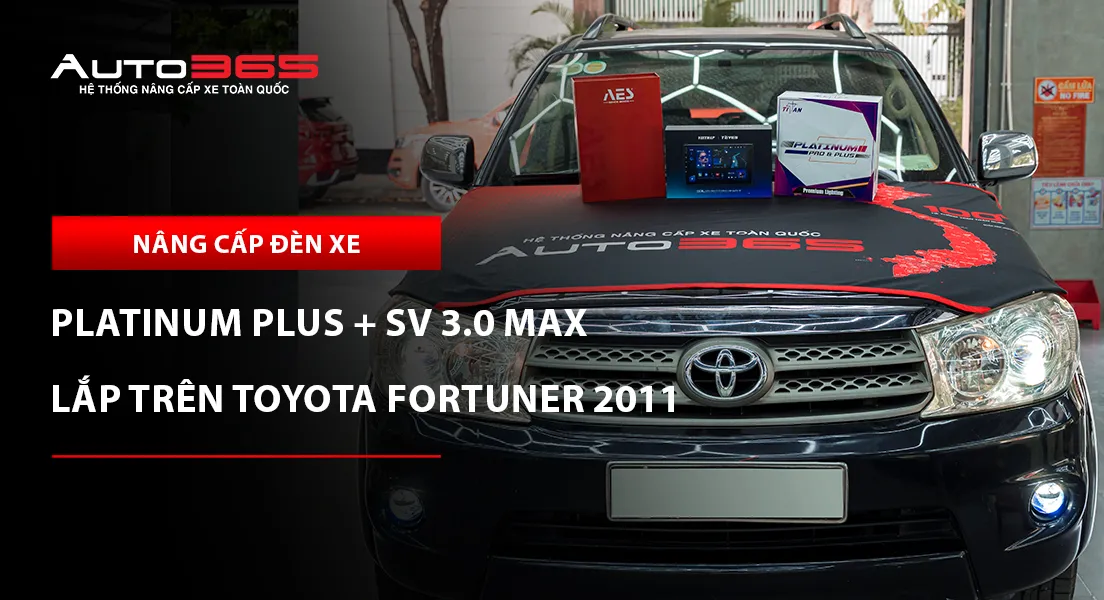

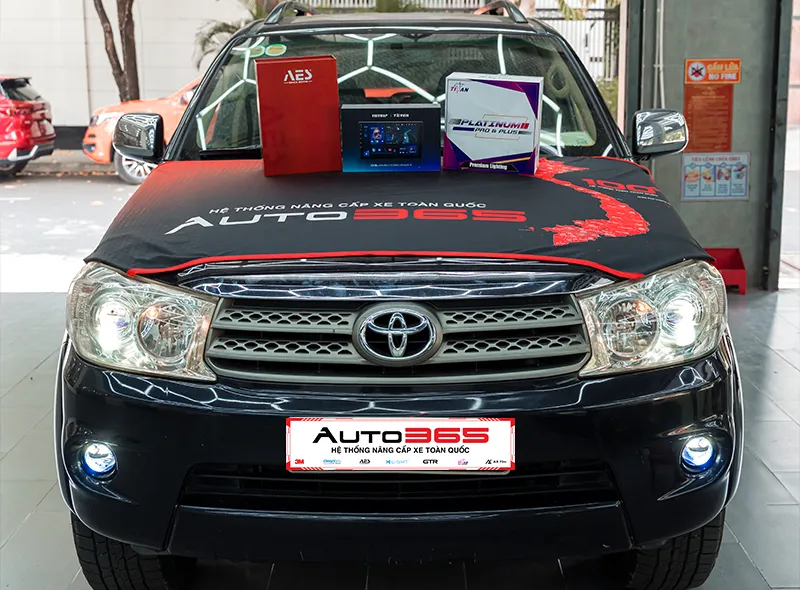

Toyota Fortuner 2011 2.7V sau khi lắp Titan Platinum Plus và AES SV 3.0 Max tại Auto365
Toyota Fortuner 2011 2.7V hoàn thiện cấu hình đèn chính Platinum Plus và đèn gầm AES SV 3.0 Max.

1. Từ hệ thống halogen đến cấu hình hai vị trí chiếu sáng



Trước nâng cấp, cụm đèn chính sử dụng bóng halogen kết hợp thấu kính. Đèn gầm cũng dùng bóng halogen. Tình trạng ánh sáng yếu được ghi nhận trên cả hệ thống trước đầu xe.

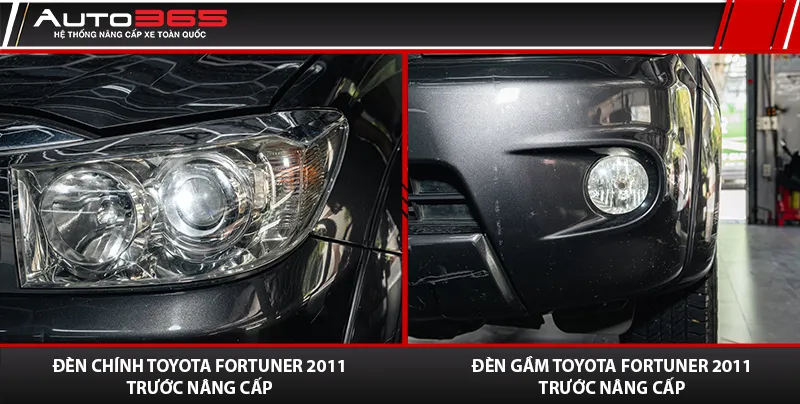

Đèn chính và đèn gầm halogen Toyota Fortuner 2011 trước khi nâng cấp
Cụm đèn chính và đèn gầm nguyên bản trước khi thay sang cấu hình mới.

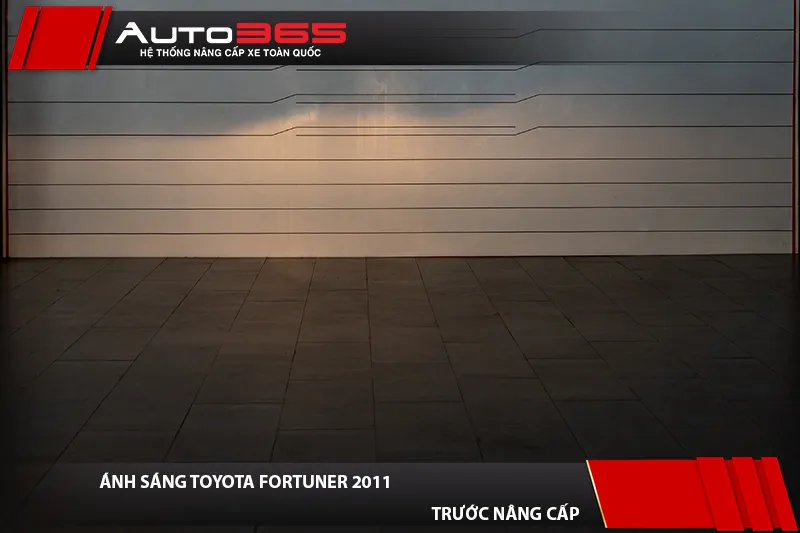

Vùng sáng Toyota Fortuner 2011 trước khi nâng cấp đèn
Vùng sáng trước nâng cấp được ghi nhận tại xưởng, không dùng để tính tỷ lệ tăng sáng

Phương án nâng cấp được thực hiện đồng thời ở hai vị trí: đèn chính và đèn gầm. Một cặp bi Laser được lắp vào cụm đèn chính, còn một cặp bi gầm bố trí tại vị trí đèn gầm nguyên bản.

Đèn chính có nhiệt màu 5000K. Bộ đèn ở cản trước tích hợp ba nhiệt màu 3000K, 4300K và 5500K.

Hai vị trí được xử lý trong cùng lần nâng cấp, sau đó kiểm tra hoạt động và căn chỉnh trước khi giao xe. Cấu hình này áp dụng cho chiếc xe đời 2011, phiên bản 2.7V trong bài.

2. Giữ vị trí lắp nguyên bản, kiểm tra điều khiển sau hoàn thiện



Để tiếp cận khu vực lắp, kỹ thuật viên tháo phần cản trước. Bộ đèn chính mới được cố định trực tiếp bằng pát nguyên bản vào vị trí cũ, không cắt khoét chóa.

Ở phía dưới, bộ đèn gầm được cố định tại vị trí đèn gầm nguyên bản. Sau hoàn thiện, cụm đèn được bố trí theo vị trí lắp nguyên bản; ngoại quan tổng thể khu vực đèn vẫn giữ form thiết kế của xe.

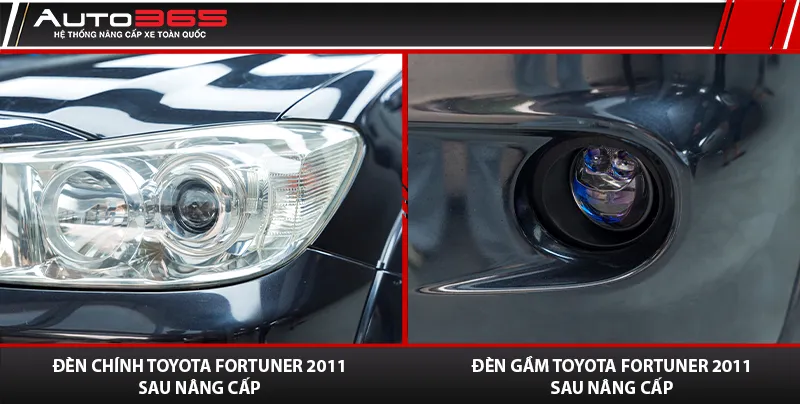

Đèn chính và đèn gầm Toyota Fortuner 2011 sau khi nâng cấp
Đèn chính và đèn gầm sau khi lắp mới, giữ vị trí lắp nguyên bản của xe.

Phần điều khiển được kiểm tra riêng theo từng hạng mục. Đèn chính hoạt động theo tín hiệu Cos/Pha nguyên bản; đèn gầm được kiểm tra theo tín hiệu đèn gầm nguyên bản.

Nguồn cấp và phương án bảo vệ mạch được kỹ thuật viên xử lý theo cấu hình thực tế. Khi bàn giao, trạng thái giắc kết nối và dây dẫn cũng được kiểm tra.

Sau căn chỉnh, chế độ Cos cho vùng sáng gần. Khi chuyển Pha, đèn phản hồi đúng chế độ chiếu xa của xe.

Với chiếc xe khác, cần kiểm tra lại tình trạng cụm đèn, vị trí gá và phương án điện trước khi chốt cấu hình. Không mặc định mọi phiên bản đều có cách lắp giống nhau.

3. Thông số đèn chính và đèn gầm khác nhau thế nào?



Cấu hình đèn chính sử dụng bi Laser với công suất Cos khoảng 80W và Pha khoảng 90W mỗi đèn. Bộ bi gầm có mức tương ứng khoảng 45W và 70W mỗi đèn.

Thông số sản phẩm theo tài liệu Auto365

Thông số

Titan Platinum Plus

AES SV 3.0 Max

Vị trí sử dụng trên xe

Đèn chính

Đèn gầm

Công nghệ

Bi Laser

Bi gầm

Công suất Cos

Khoảng 80W/đèn

Khoảng 45W/đèn

Công suất Pha

Khoảng 90W/đèn

Khoảng 70W/đèn

Nhân LED

9+3

6 (BIG)+1+1

Diode Laser

Khoảng 15W/đèn

Không áp dụng

Nhiệt màu

5000K

3000K, 4300K và 5500K

Tản nhiệt

Quạt và khối nhôm

Quạt kết hợp tản nhiệt toàn thân

Điện áp

12–16V

12–16V

Kích thước lens

3.0 inch

3.0 inch

Kháng nước, kháng bụi

Không nêu trong phạm vi bài

IP68 theo thông số sản phẩm

Bảo hành 36 tháng 24 tháng

Thông số mô tả khả năng sản phẩm; công suất được tính cho mỗi đèn. Hiệu quả chiếu sáng thực tế còn phụ thuộc tình trạng cụm đèn, vị trí lắp, căn chỉnh và cấu hình điện của từng xe.

Ngoài công suất, hai bộ đèn còn khác nhau về nguồn sáng, nhiệt màu và cấu tạo tản nhiệt. Những thông tin này cần được xem cùng vị trí lắp và kết quả căn chỉnh trên xe.

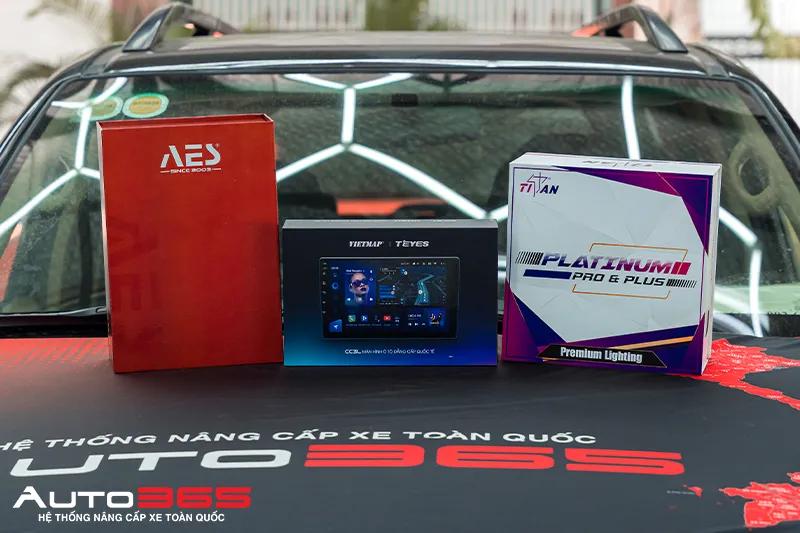

Bộ Titan Platinum Plus và AES SV 3.0 Max dùng cho Toyota Fortuner 2011
Hai sản phẩm trong cấu hình nâng cấp đèn chính và đèn gầm của chiếc Fortuner 2011.

Chủ xe có thể tham khảo bi Laser Titan Platinum Plus để tìm hiểu cấu hình đèn chính. Phần thiết bị ở cản trước được trình bày tại trang bi gầm AES SV 3.0 Max.

4. Kiểm tra vùng sáng và các hạng mục trước khi giao xe



Sau lắp, việc kiểm tra không chỉ dừng ở thao tác bật đèn. Kỹ thuật viên căn chỉnh độ cao, góc chiếu và kiểm tra cân bằng trái/phải.

Cos và Pha hoạt động sau căn chỉnh. Tại thời điểm bàn giao, không ghi nhận rung, lệch hoặc cảnh báo trên màn hình.

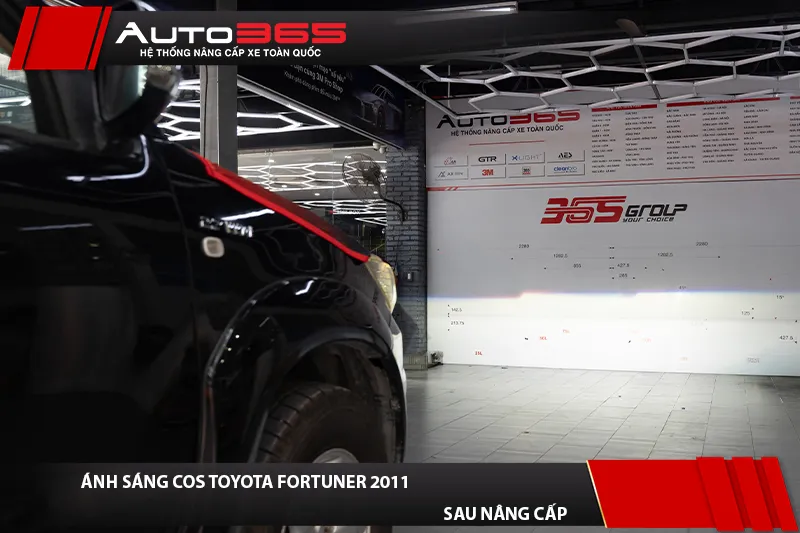

Ánh sáng Cos Toyota Fortuner 2011 sau khi nâng cấp đèn
Vùng sáng Cos sau căn chỉnh tại xưởng.

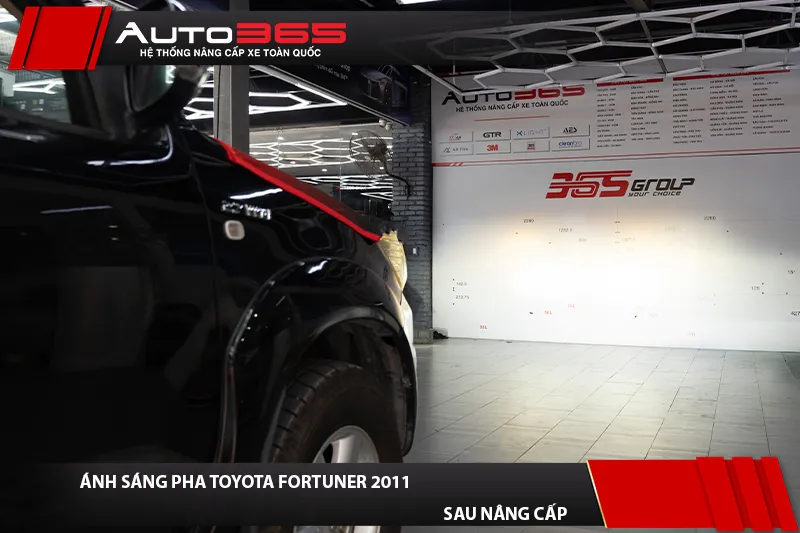

Ánh sáng Pha Toyota Fortuner 2011 sau khi nâng cấp đèn
Vùng sáng Pha sau căn chỉnh tại xưởng.

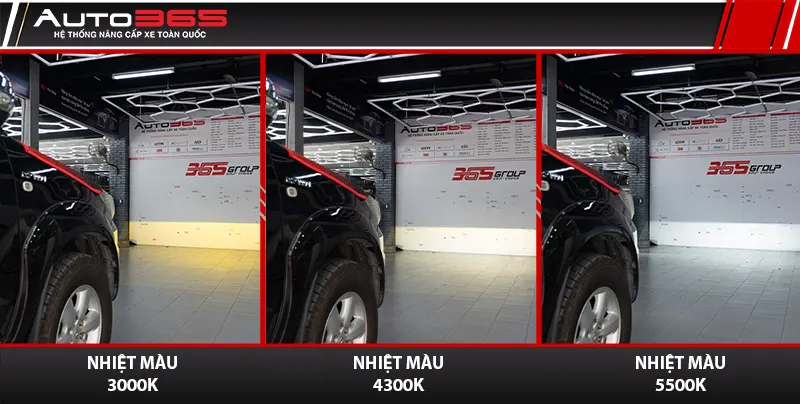

Ba nhiệt màu 3000K 4300K 5500K của bi gầm AES SV 3.0 Max
Ba mức nhiệt màu của bộ đèn gầm được ghi nhận trong quá trình kiểm tra.

Giắc kết nối và dây dẫn được kiểm tra trong phạm vi bàn giao. Khu vực lắp, tản nhiệt và ngoại quan cụm đèn cũng được kiểm tra bằng quan sát.

Ảnh chụp trên bảng căn chỉnh ghi lại hình dạng vùng sáng tại xưởng. Những hình ảnh này không dùng để tính tỷ lệ tăng sáng, độ rọi hoặc khoảng cách chiếu sáng.

Kết quả kiểm tra ngoại quan không thay thế phép thử nhiệt, thử kín, thử nước hoặc thử áp chuẩn hóa. Chỉ số IP68 của bi gầm cũng không chứng minh toàn bộ khu vực sau lắp đã qua các phép thử này.

Các ghi nhận trên thuộc thời điểm bàn giao, không phải kết luận về độ ổn định dài hạn.

5. Chi phí hoàn thiện hai hạng mục là 22,9 triệu đồng



Chiếc xe có chi phí hoàn thiện 22.900.000 đồng, chưa bao gồm VAT. Mức này đã tính một cặp đèn chính, một cặp đèn gầm, công lắp, pát, giắc, dây và vật tư.

Phạm vi báo giá trên chiếc xe

Hạng mục

Phạm vi

Đèn chính

Một cặp = hai đèn

Đèn gầm

Một cặp = hai đèn

Công lắp

Lắp đặt hai hạng mục trên xe

Phụ kiện, vật tư

Pát, giắc, dây và vật tư

Tổng chi phí hoàn thiện

22.900.000 đồng

VAT

Chưa bao gồm

Mức chi phí áp dụng cho chiếc xe trong bài theo báo giá đã xác nhận.

Giá riêng trên trang sản phẩm và chi phí hoàn thiện cần được phân biệt khi tham khảo. Những hạng mục đã có trong báo giá không tính thêm lần nữa.

Với xe khác, báo giá cần được xác nhận sau khi kiểm tra cấu hình và tình trạng thực tế. Nếu có phát sinh, chủ xe nên thống nhất hạng mục cùng chi phí trước khi thực hiện.

Tư vấn cấu hình theo tình trạng xe

Anh/chị có thể gửi ảnh mặt trước, đời xe, phiên bản và mô tả tình trạng ánh sáng để Auto365 kiểm tra phương án phù hợp. Nêu rõ nhu cầu nâng cấp đèn chính, đèn gầm hoặc cả hai để nhận báo giá đúng phạm vi. Auto365 sẽ kiểm tra tình trạng xe trước khi đề xuất cấu hình và báo giá theo phạm vi thực tế.
