Đồng hồ vạn năng - Chương 2 Sách độ đèn 365Group

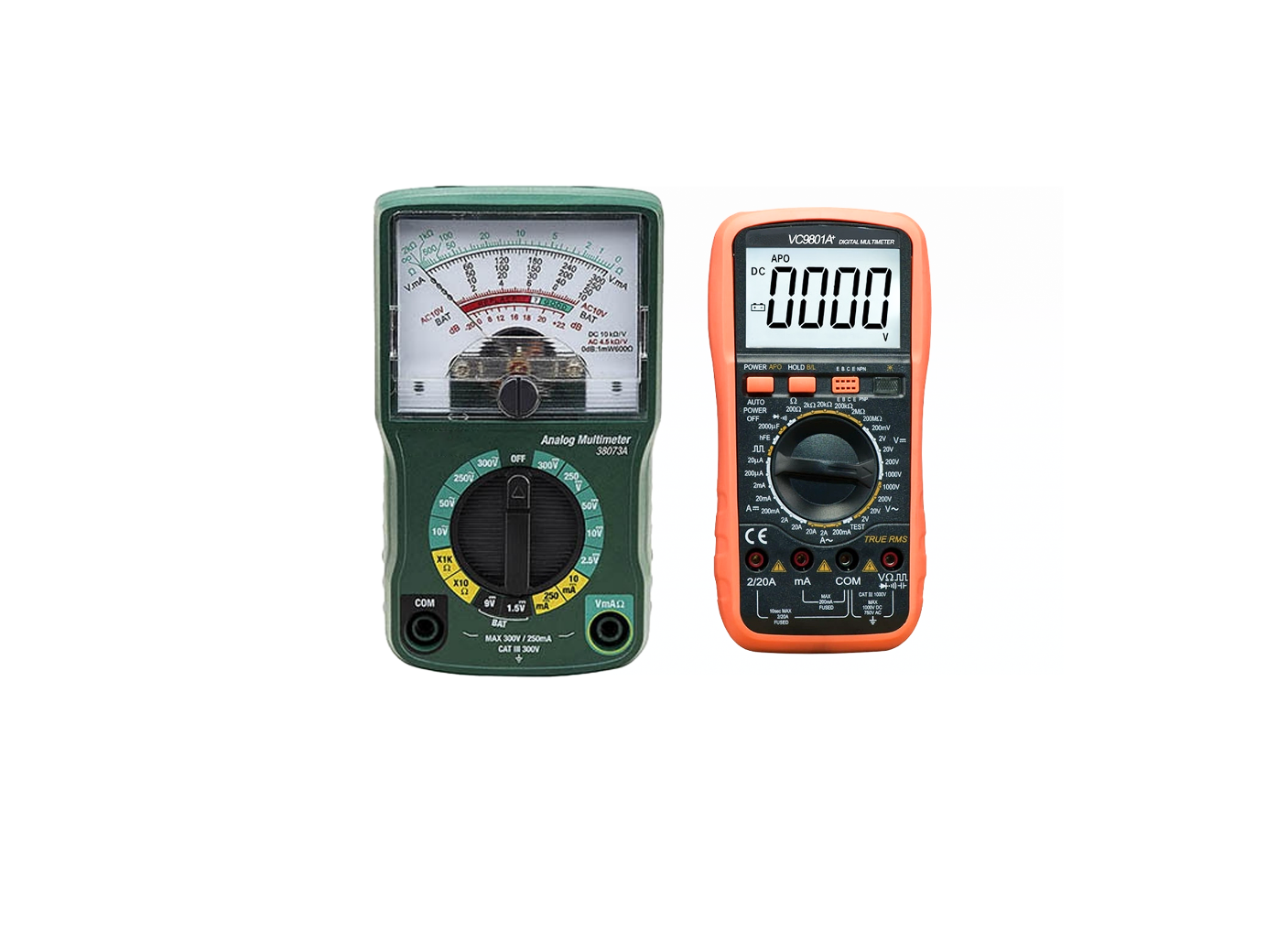

Đồng hồ vạn năng hay còn gọi là đồng hồ đa năng, đồng hồ nhiều chức năng, … là công cụ đo lường cơ bản và không thể thiếu của các kỹ sư điện tử. Các chức năng cơ bản của nó bao gồm: đo điện áp AC và DC, đo dòng điện AC và DC, đo giá trị điện trở, kiểm tra cực tính của điốt, kiểm tra tính liên tục của mạch điện, v.v. Một số loại cao cấp một chút còn có tính năng đo giá trị điện dung, kiểm tra transistor, đo tần số xung, v.v. Đồng hồ vạn năng có thể được chia thành hai loại: đồng hồ kim vạn năng và đồng hồ số vạn năng, trước tiên hãy nhìn vào hình để hiểu, như hình bên phải.

Đồng hồ kim vạn năng, Đồng hồ số vạn năng, Đồng hồ vạn năng đo tự động

HÌNH MINH HỌA CÁCH SỬ DỤNG ĐỒNG HỒ VẠN NĂNG

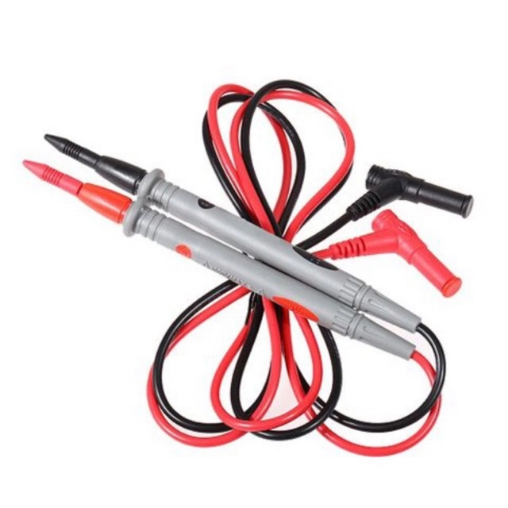

Để hoàn thành một công việc đo thực tế bằng đồng hồ vạn năng, ngoài phần thân chính của đồng hồ vạn năng, phải có hai que đo mới được, que đo thường là một que màu đen và một que màu đỏ, như hình bên trái.

Que đo đồng hồ vạn năng

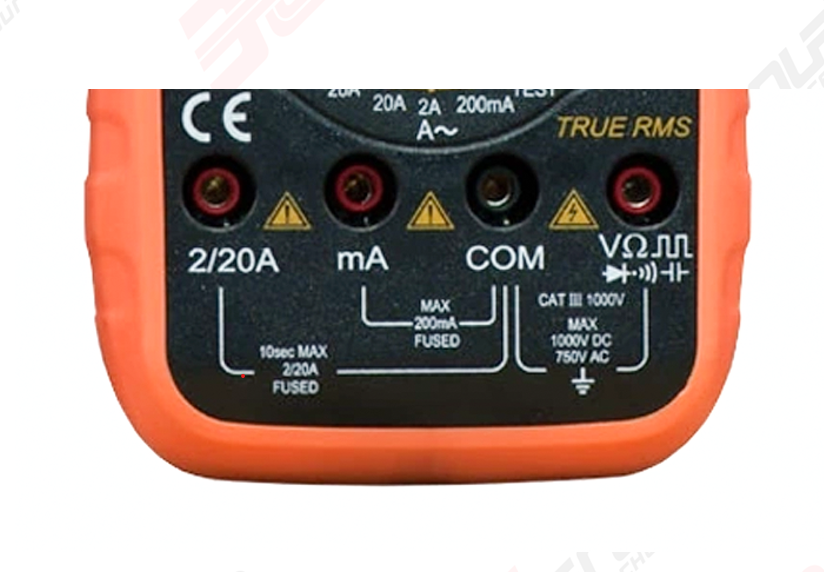

Khi sử dụng đồng hồ vạn năng để đo cụ thể, que đo màu đen phải được cắm vào lỗ màu đen có đánh dấu "COM", và que đo màu đỏ dựa vào các mục đo lường khác nhau phải được cắm vào lỗ khác nhau: khi đo tín hiệu dòng điện nhỏ (≤200mA) cắm vào lỗ "mA", khi đo tín hiệu dòng điện cao (lớn hơn 200mA) cắm vào lỗ "20A" và phần còn lại của các mục đo lường được cắm vào lỗ có đánh dấu "V Ω". Đặc biệt chú ý đến các mục đo lường khác nhau và không được cắm sai vị trí! Sau khi cắm que đo xong còn phải chọn mức đo và phạm vi đo, chỉnh công tắc núm xoay mức đo ở giữa thân máy.

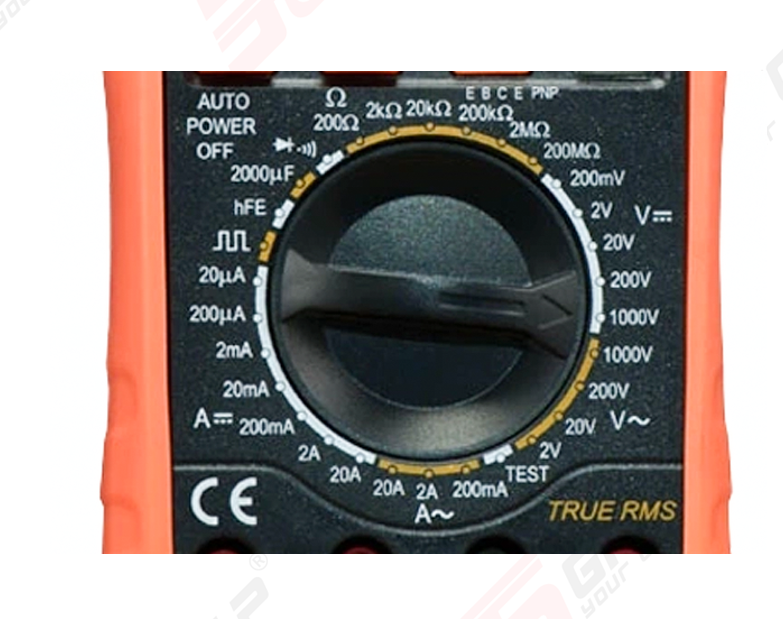

Công tắc núm xoay xung quanh được chia thành nhiều mức đo: điện trở Ω, tụ điện F, tắt OFF, transistor hFE, điện áp một chiều V-, điện áp xoay chiều V ~, dòng điện một chiều A-, dòng điện xoay chiều A ~, điốt, bật-tắt. Một số mức đo không được chia thành các phạm vi đo, nhưng có mức đo lại chứa nhiều phạm vi đo, nhìn vào hình ảnh có thể thấy ngay. Dưới đây chúng tôi xin giới thiệu một số phương pháp sử dụng mức đo thường được sử dụng nhất.

Công tắc mức đo đồng hồ vạn năng

Phương pháp đo của điện áp AC và DC là giống nhau, tùy theo tín hiệu được đo cụ thể lựa chọn phạm vi mức đo khác nhau là được. Trước hết, cần đánh giá sơ bộ giá trị biên độ của tín hiệu được đo trước khi đo, sau đó chọn mức đo theo giá trị sơ bộ này.

Việc đo giá trị điện trở rất đơn giản, đầu tiên vặn công tắc mức đo đến vị trí Ω, nếu không biết phạm vị giá trị điện trở gần đúng thì chọn phạm vi đo cực đại, sau đó dùng hai que đo phân biệt chạm vào hai đầu điện trở để đo, dựa vào Giá trị hiển thị trên màn hình có thể chọn thêm một phạm vi đo phù hợp hơn. Điều đáng nói là hầu hết các đồng hồ vạn năng đều có thời gian phản hồi khi đo, nếu chậm thì sẽ mất vài giây để hiển thị giá trị đo ổn định nên mọi người cũng đừng vội vàng khi sử dụng nhé!
