HƯỚNG DẪN KIỂM TRA HỆ THỐNG CHỈNH GƯƠNG TRÊN XE HONDA CIVIC SI 2008

Hướng dẫn kiểm tra hệ thống chỉnh gương trên xe Honda Civic Si 2008 là một phần quan trọng trong việc duy trì và bảo dưỡng chiếc xe của bạn. Trong bài viết này, chúng tôi sẽ cung cấp những thông tin chi tiết về cách kiểm tra và khắc phục các vấn đề liên…

3 phút đọc

Nguyễn Quang Đạo Kiểm duyệt chuyên môn bởi Nguyễn Quang Đạo

Hướng dẫn kiểm tra hệ thống chỉnh gương trên xe Honda Civic Si 2008 là một phần quan trọng trong việc duy trì và bảo dưỡng chiếc xe của bạn. Trong bài viết này, chúng tôi sẽ cung cấp những thông tin chi tiết về cách kiểm tra và khắc phục các vấn đề liên quan đến hệ thống chỉnh gương, giúp bạn đảm bảo gương chiếu hậu luôn hoạt động ổn định và mang lại sự an toàn khi lái xe. Hãy cùng theo dõi để không bỏ lỡ những hướng dẫn hữu ích!

1. Hiện tượng

Hiện tượng: Hệ thống chỉnh ghế trên xe Toyota Corolla 2015 không hoạt động được chế độ ngả lưng – tiến lùi (Backrest – Slide) ở cả hai ghế, các chế độ còn lại của ghế đều hoạt động bình thường.

Hệ thống gồm các bộ phận:

  • Cầu chì Fuse 15 10A ở hộp cầu chì trong xe.
  • Công tắc điều chỉnh ghế (Power Seat Switch).
  • Cụm ghế bên tài (Left Power Seat) và cụm ghế bên phụ (Right Power Seat).
  • Dây dẫn điện và giắc nối,...

2. Sơ đồ mạch điện

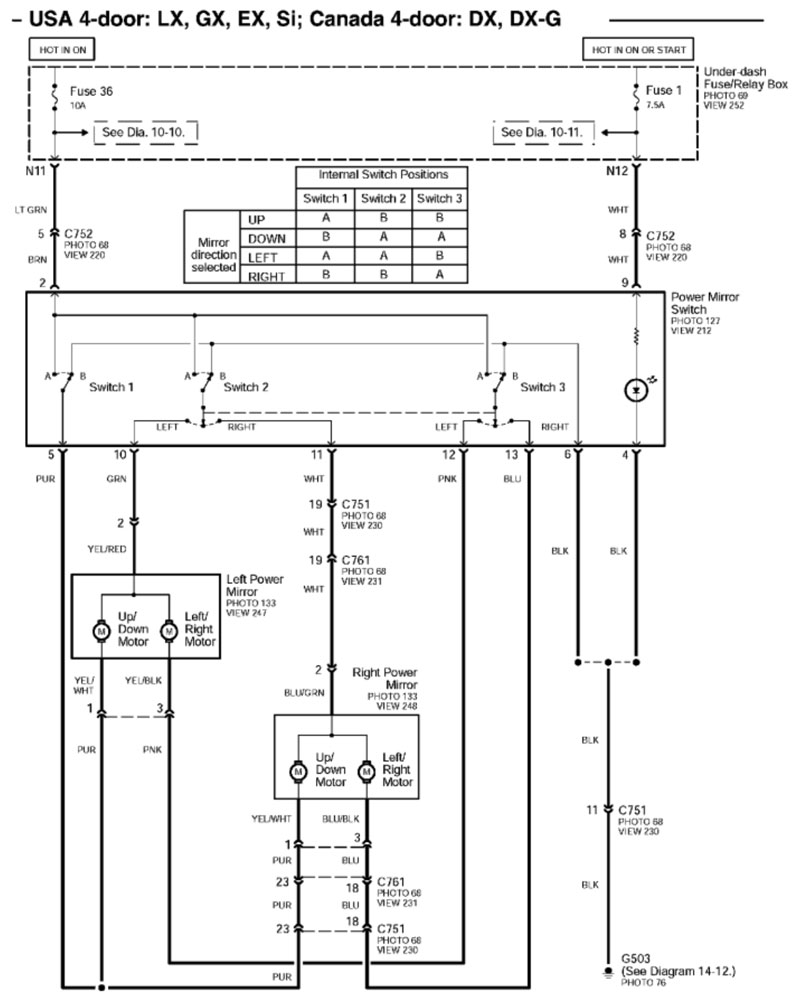

Sơ đồ mạch điện công tắc gương chỉnh điện Honda Civic gồm hai mô-tơ gương trái và phải

3. Nguyên lý hoạt động

Khi chúng ta bật công tắc chọn ghế (trái hoặc phải) và tiếp theo chọn chế độ điều chỉnh của ghế (ngả lưng hoặc tiến lùi). Lúc này, công tắc điều chỉnh ghế sẽ xuất ra hai tín hiệu (một tín hiệu dương và một tín hiệu mass) để điều khiển mô tơ hoạt động.

Dựa vào sơ đồ mạch điện dưới đây, khi điều khiển mỗi ghế với từng chế độ, chúng ta có thể tham khảo bảng bên dưới.

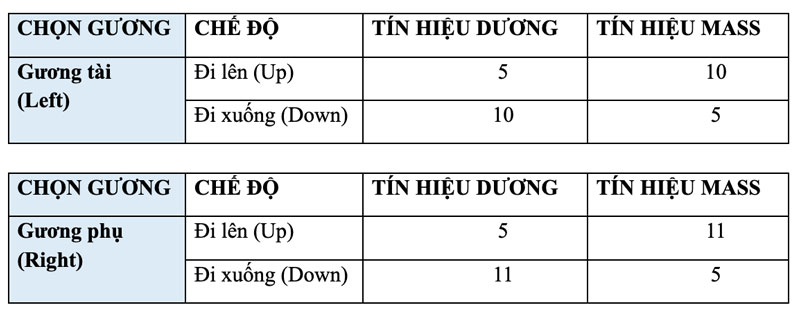

Bảng tín hiệu dương và mass cho gương tài và gương phụ khi chỉnh lên xuống

4. Khoanh vùng hư hỏng

Những nguyên nhân có thể dẫn đến hiện tượng trên:

- Công tắc điều chỉnh ghế.

- Cụm ghế bên tài và cụm ghế bên phụ.

- Dây dẫn điện và giắc nối.

5. Kiểm tra chi tiết

- Công tắc chỉnh gương

Thông số kiểm tra:

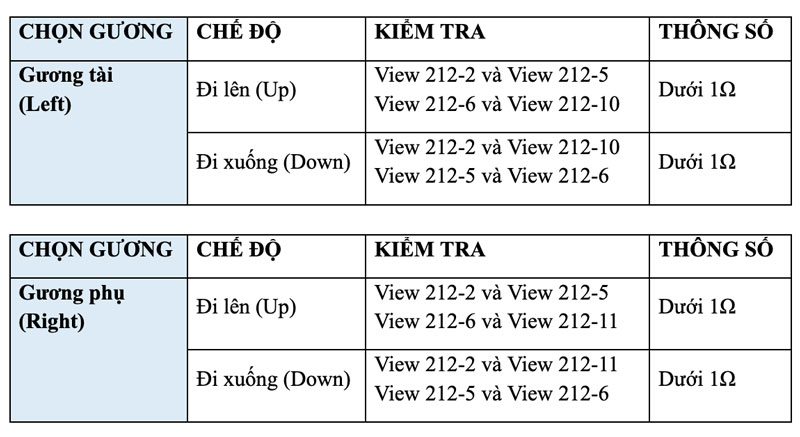

Bảng kiểm tra công tắc chỉnh gương tài và gương phụ, thông số điện trở dưới 1 ôm

- Cụm ghế bên tài và cụm ghế bên phụ

Chúng ta có thể kiểm tra mô tơ ở cụm ghế mỗi bên bằng các phương pháp khác nhau, như đo điện trở của các mô tơ trong mỗi ghế hoặc kích điện để quan sát tình trạng hoạt động của các cơ chế ngả lưng – tiến lùi của từng mô tơ.

- Dây dẫn

Thông số kiểm tra:

Kiểm tra

Thông số

View 212-5 và View 247-1

Dưới 1Ω

View 212-5 và View 248-1

Dưới 1Ω

Trên đây là toàn bộ thông tin chi tiết về cách kiểm tra hệ thống điều chỉnh ghế trên xe Toyota Corolla 2015 không hoạt động chế độ ngả lưng – tiến lùi ở cả hai ghế, các chế độ còn lại vẫn bình thường. Hy vọng bạn đã thu thập thêm được những kiến thức hữu ích để áp dụng vào việc bảo dưỡng và sửa chữa xe của mình.

Nguồn: VATC.
